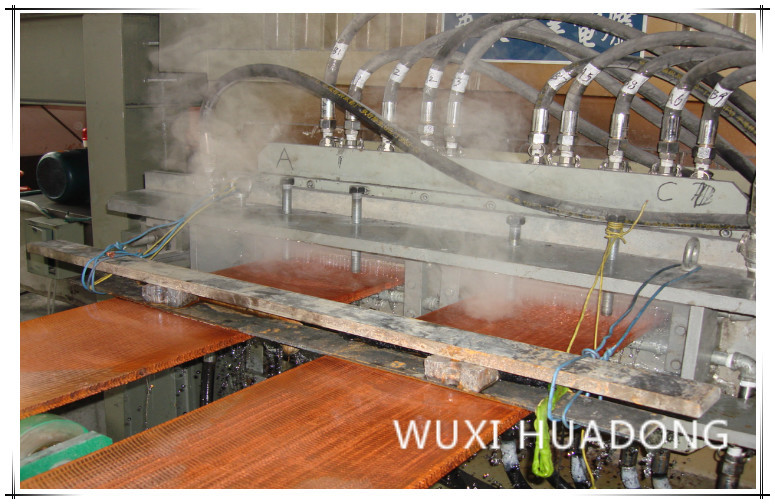

Oksijensiz Bakır Tabaka Sürekli Döküm Makinesi 430 kWh / t Güç Tüketimi
1set
MOQ
negotiation
fiyat
Oxgen Free Copper Slab Continuous Casting Machine 430 kWh/t Power Consumption
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Jingjie
Model numarası: 2 tel CCM bakır şerit
Vurgulamak:

Kütük dökücü

,

ccm makinaları

Ödeme & teslimat koşulları
Ambalaj bilgileri: Dış ambalaj için ahşap kutuda paketlenmiştir
Teslim süresi: ödemenizi aldıktan sonra 30 iş günü
Ödeme koşulları: T/t veya l/c
Yetenek temini: 10Sets aylık
Teknik Özellikler
Ürün malzemesi: Oksijensiz bakır
Ürün: Şerit
Kalınlık aralığı * genişlik aralığı: 16-20
Adı: Yatay Sürekli Döküm Makinesi
Bobin iç çapı aralığı: Kalınlık (8--20) * genişlik (420-650) mm
Maks. bobinlerin dış çapı: Φ1600 mm
Ürün Açıklaması

Oksijensiz Bakır Döşeme Sürekli Döküm Makinesi 430 kWh / t Güç Tüketimi



ⅰ.SPECIFICATIONS
1. döküm özellikleri türleri
* Oksijensiz bakır

1.1 Plaka şeridi kütükleri (dikdörtgen şekilli)

Kalınlık aralığı * genişlik aralığı (8--20) * (420-650) mm

Bobinin iç çapı Φ (500-800) mm

Maks. bobinlerin dış çapı Φ1600 mm

Maks. rulo ağırlığı 8000 KG

Üretim hattı sayısı 1--3 hat (Bölüm koşullarına göre kararlaştırılacaktır)




ⅱ.PROCESS




ÖNEMLİ TEKNİK PARAMENT

1.1 Döküm hızı :
Çekiş hızı 0-64 mm / s (Kademesiz ayarlanabilir)
Geri adım hızı 0-64 mm / s (Kademesiz ayarlanabilir)
Şerit optimum hat hızı 90-120mm / dakika
1.2 Ekipman gücü :

Kombinasyon fırını:

maden eritme

Tutma

500kW

200kW

Çekiş makinesi 7.5kW
Hidrolik kesme gerilimi 80T
1.3 Kesme kalınlığı 20 mm (maksimum)
1.4 C yağlama makinesi parametreleri
Rulo ağırlığı

6000Kg

Bobin İç Çapı

Φ500-800mm

Bobin çapı 1600mm
1.5 Makine gürültü değeri 85 dB'den az
1.6 Makine çalışma hattı yüksekliği + 1000mm
1.7 Makine sürüş yönü Doğru sürüş
1.8 P üretim kapasitesi
2 Tellerinin: 750-1200Kg / s genişlik: 470mm kalınlık: 25mm
Ekipman montaj makine gücü 700kw

Ⅳ. ANA SÜREÇ PARAMENTLERİ

1 Çıktı 750-1200Kg / saat
2 Sıcaklık ayar aralığı ≤1300 ℃
3 Isı yalıtım fırınının sıcaklık kontrol hassasiyeti ± 5 ℃
4 Dikey ve yatay tolerans

Yatay: + 0.10mm

Dikey: ± 0.20mm

5 İtme ve çekme ayar aralığı

İtme: 0-64mm / s ± 0.1mm (elektrotsuz)

Çekme: 0-64mm / s ± 0.1mm (elektrotsuz)

6 Orak eğrisi 1.5 mm / m
7 Dragger ayar aralığı

Sürükleme: 0-64mm / s ± 0.1mm (elektrotsuz)

Geri adım atma: 0-64mm / s ± 0.1mm (elektrotsuz)

8 Maksimum hat hızını sürükleyin 120 mm / dak
9 Sargı ayar aralığı

Bobin İç Çapı Φ500-Φ800mm

Bobin dış çapı Φ1600mm

10 Maksimum sargı hızı

250 mm / dakika

11 Elastik ayar aralığı 0,95-0,75
12 Kule dgree coiliing ≤40m
13 Birim güç tüketimi 430kWh / ton


Ⅴ. EKİPMAN PARÇA LİSTESİ

Hayır. Ekipman Adı ve Spesifikasyonu. birim miktar
1 Makine parçaları
1.1 Eritme ve tutma fırını Ayarlamak 1
1.2 Kalıp Ayarlamak 2
1.3 Dragger Ayarlamak 1
1.4 Hidrolik kesici Ayarlamak 1
1.5 Sarma makinesi Ayarlamak 2
2 Hidrolik sistem
2.1 Kombine fırın titing hidrolik istasyonu Ayarlamak 1
2.2 Hidrolik kesici hidrolik istasyonu Ayarlamak 1
2.3 Dragger ve sargı makinesi hidrolik istasyonu Ayarlamak 1
3 Elektrik kontrol sistemi
3.1 Güç frekanslı elektrikli fırın kontrol sistemi Ayarlamak 2
3.2 Otomatik kontrol sistemi Ayarlamak 1
4 Ekipmanlı teknik dokümantasyon Ayarlamak 2
4.1 Ekipman kurulum şeması dosya 1
4.2 Ekipman özellikleri dosya 1
4.3 Elektrik kontrol sisteminin prensip şeması dosya 1
4.4 Kontrol kabini düzeni dosya 1
4.5 Ana elektrikli ekipman için ürün özellikleri dosya 1
4.6 Hidrolik sistem şeması dosya 1
4.7 PLC programı dosya 1
