Eritme ve Tutma Fırını ile Yatay Bakır Şerit Döşeme Sürekli Döküm Makinesi
Ürün Açıklaması:
Eritme ve Tutma Fırını ile Yatay Bakır Şerit Döşeme Sürekli Döküm Makinesi esas olarak pirinç / bronz çubuk, pirinç / bronz boru yapımı için kullanılır.Malzemeler saf pirinç / bronz, hurda pirinç / bronz ve diğer pirinç / bronz malzemeler olabilir.
Ana oluşan parçalar:
1. indüksiyon ocağı
2. çekiş makinesi
3. otomatik kesme makinası
4. soyma makinesi (havlama makinesi)
5. elektrik kontrol sistemi
6.Su soğutma sistemi
7. Toz giderme ekipmanları.

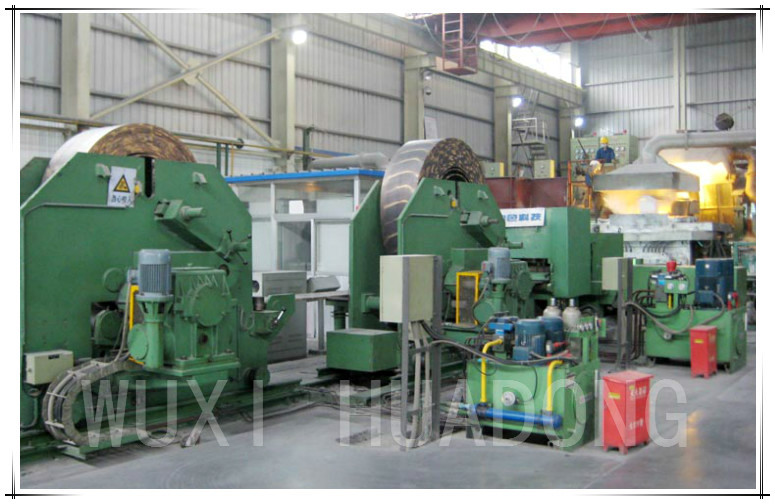

Bakır Şerit Döşeme Sürekli Döküm Makinesi
Ana teknik parametreler:
1. döküm hızı: 1 ~ 30ton / gün
2. Şerit boyutu: 150mm ~ 650mm (genişlik)
10mm ~ 30 mm (kalınlık)
3. fırın parçası:

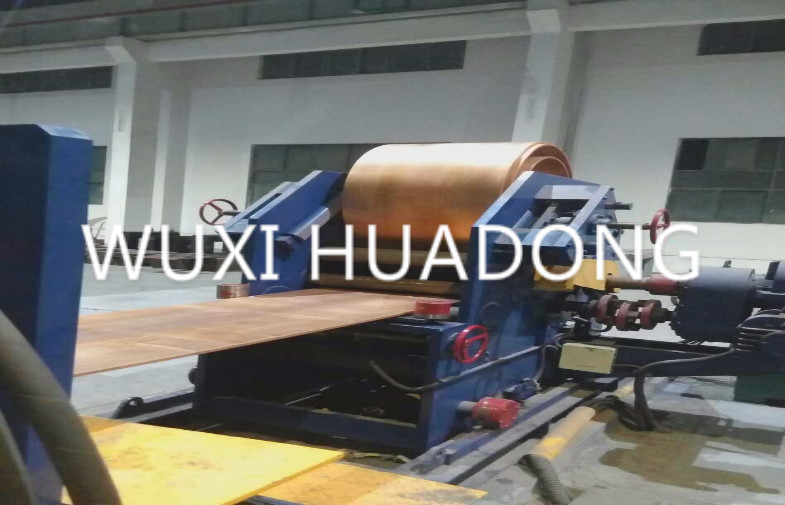

Bakır Şerit Döşeme Sürekli Döküm Makinesi
| model | Erime oran | Mini. erime kapasitesi | Güç | Anma gerilimi | Anma frekansı | Evre | Çalışma sıcaklığı | Güç tüketimi (erime) | Soğutma suyu basıncı | |
| Erime | Tutma | |||||||||
| T / saat | T | kw | kw | V | HZ | o C | KW.s / T | mpa | ||
| GYT-200 | 0.2 | 0.15 | 60 | 30 | 380V / 50Hz, veya gerektiği gibi | 3 | 1250 | 300 | 0,2-0,4 | |
| GYT-300 | 0.3 | 0.2 | 90 | 45 | 280 | |||||
| GYT-500 | 0.5 | 0.3 | 120 | 55 | 260 | |||||
| GYT-750 | 0.75 | 0.5 | 180 | 70 | 260 | |||||
| GYT-1000 | 1 | 0,55 | 240 | 70 | 260 | |||||
| GYT-1500 | 1.5 | 0.6 | 360 | 95 | 240 | |||||
| GYT-2000 | 2 | 0.7 | 480 | 120 | 240 | |||||
| GYT-3000 | 3 | 0.85 | 720 | 160 | 230 | |||||

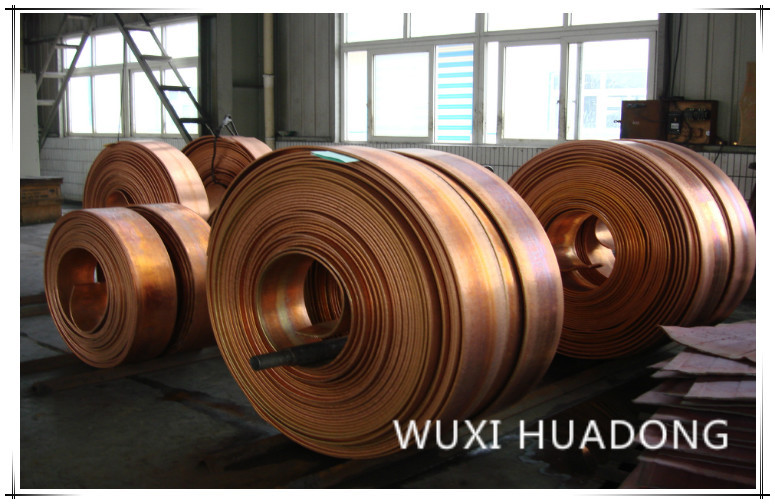

Bakır Şerit Döşeme Sürekli Döküm Makinesi
Süreç diyagramı:
1.Process
Üretim hattı ana ekipmanları
eritme fırını, tutma fırını, kalıp, mikro seyahat tersinir döküm makinesi, senkronize kesme makineleri * 2, sarma makineleri * 3, hidrolik ünite, soğutma ünitesi ve elektromekanik kontrol ünitesi vb.
* 1.1 Saf metal veya özel gereksinimlerin dökümü için, yeraltı kanal tipi ergitme tutma kombinasyonu fırını veya kontrol edilebilir kanal tipi eritme tutma kombinasyonu fırını kabul edilebilir;
* 1.2 Yuvarlak şekilli, boru şekilli ve özel şekilli kütüklerin üretimi için, boy kesme senkronize testere makinesi benimsenebilir;
* 1.3 Yuvarlak şekilli, boru şekilli ve özel şekilli kütüklerin üretimi için kütüklerin alınması ve depolanması için malzeme stok platformu benimsenebilir.
2. EKİPMANIN ÖNEMLİ TEKNİK PARAMETRELERİ
| 1.1 | Döküm hızı : | |
| Çekiş hızı | 0-64 mm / s (Kademesiz ayarlanabilir) | |
| Geri adım hızı | 0-64 mm / s (Kademesiz ayarlanabilir) | |
| Şerit optimum hat hızı | 90-120mm / dakika | |
| 1.2 | Ekipman gücü : | |
Kombinasyon fırını: maden eritme Tutma | 500kW 200kW | |
| Çekiş makinesi | 7.5kW | |
| Hidrolik kesme gerilimi | 80T | |
| 1.3 | Kesme kalınlığı | 20 mm (maksimum) |
| 1.4 | C yağlama makinesi parametreleri | |
| Rulo ağırlığı | 6000Kg | |
| Bobin İç Çapı | Φ500-800mm | |
| Bobin çapı | 1600mm | |
| 1.5 | Makine gürültü değeri | 85 dB'den az |
| 1.6 | Makine çalışma hattı yüksekliği | + 1000mm |
| 1.7 | Makine sürüş yönü | Doğru sürüş |
| 1.8 | P üretim kapasitesi | |
| 2 Tellerinin: 750-1200Kg / s | genişlik: 470mm kalınlık: 25mm | |
| Ekipman montaj makine gücü | 700kw | |
3. ANA SÜREÇ PARAMETRELERİ
| 1 | Çıktı | 750-1200Kg / saat |
| 2 | Sıcaklık ayar aralığı | ≤1300 ℃ |
| 3 | Isı yalıtım fırınının sıcaklık kontrol hassasiyeti | ± 5 ℃ |
| 4 | Dikey ve yatay tolerans | Yatay: + 0.10mm Dikey: ± 0.20mm |
| 5 | İtme ve çekme ayar aralığı | İtme: 0-64mm / s ± 0.1mm (elektrotsuz) Çekme: 0-64mm / s ± 0.1mm (elektrotsuz) |
| 6 | Orak eğrisi | 1.5 mm / m |
| 7 | Dragger ayar aralığı | Sürükleme: 0-64mm / s ± 0.1mm (elektrotsuz) Geri adım atma: 0-64mm / s ± 0.1mm (elektrotsuz) |
| 8 | Maksimum hat hızını sürükleyin | 120 mm / dak |
| 9 | Sargı ayar aralığı | Bobin İç Çapı Φ500-Φ800mm Bobin dış çapı Φ1600mm |
| 10 | Maksimum sargı hızı | 250 mm / dakika |
| 11 | Elastik ayar aralığı | 0,95-0,75 |
| 12 | Kule dgree coiliing | ≤40m |
| 13 | Birim güç tüketimi | 430kWh / ton |
4. EKİPMAN PARÇA LİSTESİ
| Hayır. | Ekipman Adı ve Spesifikasyonu. | birim | miktar |
| 1 | Makine parçaları | ||
| 1.1 | Eritme ve tutma fırını | Ayarlamak | 1 |
| 1.2 | Kalıp | Ayarlamak | 2 |
| 1.3 | Dragger | Ayarlamak | 1 |

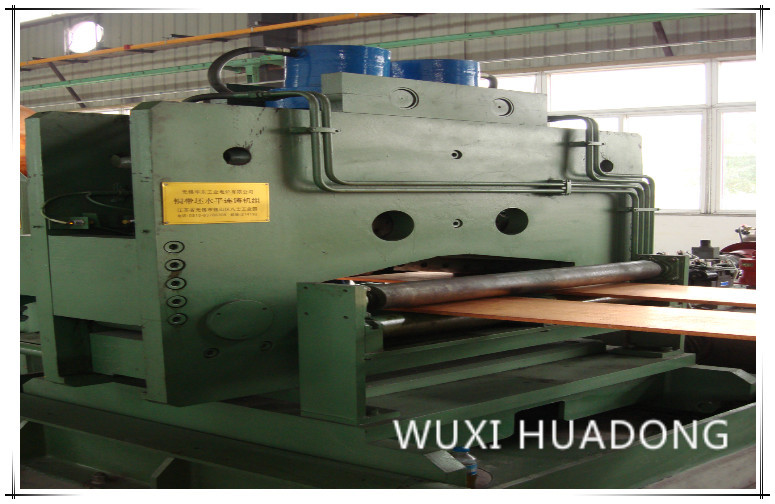

| 1.4 | Hidrolik kesici | Ayarlamak | 1 |
| 1.5 | Sarma makinesi | Ayarlamak | 2 |
| 2 | Hidrolik sistem | ||
| 2.1 | Kombine fırın titing hidrolik istasyonu | Ayarlamak | 1 |
| 2.2 | Hidrolik kesici hidrolik istasyonu | Ayarlamak | 1 |
| 2.3 | Dragger ve sargı makinesi hidrolik istasyonu | Ayarlamak | 1 |
| 3 | Elektrik kontrol sistemi | ||
| 3.1 | Güç frekanslı elektrikli fırın kontrol sistemi | Ayarlamak | 2 |
| 3.2 | Otomatik kontrol sistemi | Ayarlamak | 1 |
| 4 | Ekipmanlı teknik dokümantasyon | Ayarlamak | 2 |
| 4.1 | Ekipman kurulum şeması | dosya | 1 |
| 4.2 | Ekipman özellikleri | dosya | 1 |
| 4.3 | Elektrik kontrol sisteminin prensip şeması | dosya | 1 |
| 4.4 | Kontrol kabini düzeni | dosya | 1 |
| 4.5 | Ana elektrikli ekipman için ürün özellikleri | dosya | 1 |
| 4.6 | Hidrolik sistem şeması | dosya | 1 |
| 4.7 | PLC programı | dosya | 1 |
5. SATIŞ SONRASI HİZMET
1. ekipmanın ana gövdesi bir yıl ücretsiz garanti olacak, ve özel bileşenler ayrı ayrı ele alınacaktır;
2. deneme-üretim döneminde (ekipman devreye alma tamamlandıktan sonra 3 ay içinde), firmamız takip hizmeti için profesyonel bir teknisyen gönderecektir;
Garanti süresi içinde, kalite sorunu nedeniyle arıza meydana gelirse, firmamız sorunu çözmek için sitede personel sevk edecek uyarı aldıktan sonra 72 saat içinde;
Ekipmanın garanti süresi dolduktan sonra, şirketimiz bildirimi aldıktan sonra 24 saat içinde etkili çözümler sunacak ve kullanıcı sorunu çözemezse, sadece masrafları şarj ederek personeli bakım çalışmaları için gönderecektir.
Ekipmanların yıllık revizyonu için firmamız, geri dönüş planını formüle ederken kullanıcılara ücretsiz olarak katılmak için profesyonel teknisyen gönderecektir;
Garanti süresi içinde firmamız, ekipmanın çalışma durumunu kontrol etmek ve saha hizmeti sunmak için sahaya profesyonel teknisyen gönderebilir.
Ekipmanın garanti süresi dolduktan sonra, davetiyede yarım yılda bir kez bir iade-i ziyareti yapılabilir.
3. firmamız varsa yenilik ve iyileştirme noktaları veya yapıcı öneri benzer ekipman, biz bilgilendirmek zaman kullanıcı.
