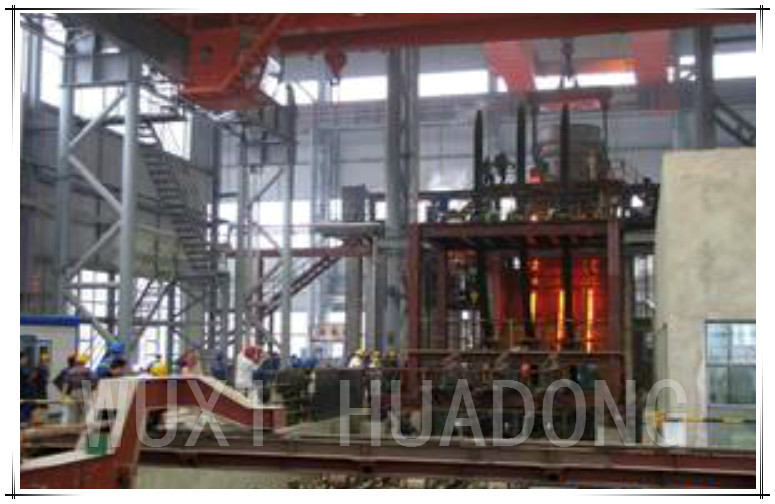

Çelik Kütüklerin Yüksek Verimli Sürekli Döküm Makinesi 100mm × 100mm
Kütük Sürekli Döküm Makinesi Standart tedarik kapsamı
| Mekanik parça | |
| 1 | Pota tareti / pota hareketli araba / pota sabit desteği (müşteriler tarafından belirlenir) |
| 2 | Tundiş |
| 3 | Tandiş arabası |
| 4 | Kalıp |
| 5 | Kalıp titreşim cihazı |
| 6 | Titreşim tahrik cihazı |
| 7 | Titreşim cihazı için koruyucu kapak |
| 8 | İkincil soğutma püskürtme çerçevesi |
| 9 | İkincil soğutma püskürtme borusu |
| 10 | İkincil soğutma suyu için püskürtme memesi |
| 11 | İkincil ve üçüncü olarak soğutma için destek silindiri cihazı |
| 12 | Geri çekme doğrultma makinesi |
| 13 | Geri çekme doğrultma makinesi için şanzıman cihazı |
| 14 | Üniversal mafsal |
| 15 | Sert kukla çubuk |
| 16 | Kukla çubuk depolama cihazı |
| 17 | Kukla çubuk depolama cihazı için kılavuz makara |
| 18 | Kütük dağıtım silindiri tablosu |
| 19 | Hidrolik kütük itici |
| 20 | Kütük toplama platformu |
| 21 | Alev kesme makinesi / hidrolik makas (müşteriler tarafından belirlenir) |
| Elektrik kontrol sistemi | |
| 23 | Kalıp titreşimi için kontrol sistemi |
| 24 | Geri çekme doğrultma makinesi kontrol sistemi |
| 25 | Kukla çubuk için etkili kontrol sistemi |
| 28 | Kütük dağıtım makarası tablası için kontrol sistemi |
| 29 | Kütük çıkışı için kontrol sistemi |
| 30 | Merkezi hidrolik istasyon için kontrol sistemi |
| Çelik yapı | |
| 31 | Ana döküm platformu |
| 32 | Döküm platformu |
| 33 | Kukla çubuk depolama platformu |
| Yardımcı sistem | |
| 34 | Hidrolik sistem |
| 35 | Buhar ikincil soğutma cihazları için deşarj cihazı |
| 36 | İkincil soğutma suyu kontrol sistemi |
| 37 | Geri çekme doğrultma parçası için askıya alınmış çalışma kutusu |
| 38 | Müşterilerin ihtiyaçlarına göre özel konfigürasyon sağlanabilir |
Giriş
Bu sürekli döküm makinesi, kullanıcının isteğine göre tasarlanmış ve üretilmiştir ve kesiti 150 × 150 mm olan ve 6m / 12m uzunluğundaki kare kütüğün otomatik kontrol sistemi ile çalıştırıldığı sürekli döküm için kullanılır . Biz tek telli sağlayabilir , çift teller ve çoklu teller CCM yanı sıra doğrultma makinesi, otomatik kesme makinesi, kütük soğutma bankası, kütük yayıcı, erimiş çelik serpme ve yumuşak su arıtma ve su soğutma sistemi gibi diğer yardımcı cihazlar ve tesisleri. Ayrıca anahtar teslim proje teklifinin sağlayıcısıyız .
madde | R2.5M | r4m | R5.25M | R6M |
|---|---|---|---|---|
kip | Sürekli regülasyon tam ark | |||
| Yay yarıçapı (m) | 2.5 | 4 | 5.25 | 6 |
| Strand numarası | 1 | 1 | 1,2 | 2,3,4 |
| Yıllık verimlilik (T / Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
| Döküm bölümü (mm 2 ) | 60 x 60 70 x 70 | 80 x 80 100 x 100 | 100 x 100 120 x 120 | 120 x 120 150 x 150 |
| Kablo uzunluğu (m) | 10 | 10 | 10-15 | 20 |
| Nominal uzunluk (m) | 3-6 | 3-6 | 3-8 | 3-9 |
| Döküm işedi (m / dak) | 1.2 | 1.8 | 2-3 | 2.5 |
| Maksimum hız (m / dak) | 2 | 2.5 | 3-4 | 4 |
| Külçe önde gelen kutup | Sertlik önde gelen kutup | |||
| Makine yüksekliği (m) | 5 | 7 | 8 | 8 |
| Alanı (m 2 ) | 4 x 20 | 5 * 20 | 8 * 25 | 10 * 38 |
| Nominal güç (kW) | 50 | 37 + 60 (su pompası) | 200 | 250 |
| Güç tüketimi (kWh / t) | 5 | 5 | 10-15 | 15 |
