Ana Teknoloji Bakır Çubuk Yukarı döküm Makinesi için Parametre
Yıllık 2000MT D17mm-30mm |
Model: HDSYUCM-2000 |
Yıllık kapasite: 2000mt |
Fırın yapısı: 300 tipi iki gövdeli fırın (1. eritme fırını 2. tutma fırını) |
Döküm telleri: 4 |
Döküm çubuk çapı: 17mm - 30mm |
döküm hızı: 0-1000mnVmin |
yıllık çalışma süresi: 7920h |
Sıvı izleme hassasiyeti: ± 2mm |
Sarma bobini standardı; <P700mrrp << p15CI0mnv <800mm |
Bakır erime hızı: 260kg / s |
Bakır eritme güç tüketimi: <350kwh / lon |
Alma formu: otomatik ayarlama |
Sarma plakası tahrikli yaklaşım: bakır çubuk ile itilir, manuel ayar |
Elektrikli vinçle beslenen tüm elektrolitik bakır katot parçası |
Yukarı doğru sürüş yaklaşımı: AC servo motor tarafından iletilir, iletim zinciri boşluksuz senkron dişli blet tarafından tahrik edilir |
Çubuk sıkıştırma yöntemi; manuel sıkma |
Çalışma arayüzü: tarih göstergesi, dokunmatik ekran ile kontrol edilen seoo motor |
Toplam güç: 150KW AC üç fazlı 380V |
Ekipman Bileşimi
Elektrolitik bakır plaka (katot bakır /% 99,9 bakır artıkları) - şarj cihazı (eşleşebilir) - fırın sistemi (eritme fırını - geçiş deposu - tutma fırını) - sürekli döküm makinesi kristalizasyon kalıplama) - dragger - hız cihazı - otomatik sarma makine - satılık veya derin işleme
Akış Şeması
Elektrolitik bakır levha (% 99,9 bakır hurda), eritme fırınlarına şarj cihazı (kullanıcı ihtiyaçlarına göre) ile birleştirilir, (hammadde 1 # kırmızı bakır değilse, firmamız eritmeden önce yankılanan fırını tasarlayabilir ve kurabilir bakır safsızlığını gideren fırınlar). W tipi indüktör yoluyla sıvıya bakır plaka, daha sonra geçiş deposundan tutma fırınına sorunsuz bir şekilde akar ve daha sonra kömürle kaplanmış yüzeyden sürekli olarak indirgeme işleminde, nihayetinde dökme bakır çubuğa hızlı bir şekilde kristalize edilir. yukarı doğru bakır çubuk işlemi ile yukarı doğru bitki kristalizatör , döküm bakır çubuk iki çekiş silindiri aracılığıyla aralıklı olarak yukarı dökülür . Dökme bakır çubuk çekme makinesi ve tekerlek çerçevesi, hız ayar dişlisi, daha sonra otomatik kazan ding makinesine bakır çubuğu sarmak için.
Hayır | ad | quatity | Uyarılar |
1 | Eritme ve tutma çift yapılı kombine fırın fırınlanması | 1set | |
Eritme fırını bobini | 1set | ||
Eritme fırını su ceketi | 1set | ||
Eritme fırını çelik çekirdeği | 1set | ||
Eritme fırını eritme kanalı | 1set | ||
Tutma ocağı bobini | 1set | ||
Tutma fırını su ceketi | 1set | ||
Tutma fırını çelik çekirdek | 1set | ||
Tutma ocağı eritme kanalı | 1set | ||
2 | Yapışık fırın refrakter tuğla | 1set | |
Tokmak malzemesi | 1set | ||
Al cevheri seramik elyaf levha (Thickness20mm) | 1set | ||
Sıcaklık ölçüm termokupl | 1set | ||
Termokupl kutuları | 1set | ||
Bakır sıvı seviye takip cihazı | 1set | ||
Eritme fırını ve bekletme fırını elektrik kontrol kabini | 1set | ||
3 | 10 strands Servo kontrol döküm makinesi | 1set | |
Hat odaklı kurumlar | 1set | ||
PLC elektrik kontrol sistemi, Servo motor | 1set | Servo motor gücü: 4.4KW Yaskawa, Japonya PLC: Mitsubishi, Japonya | |
Kaldırma platformu | 1set | ||
Upcasting işletim platformu | 1set | ||
Servo işlem sayaçları | 1set | ||
4 | Geçiş sınırı çerçevesi | 1set | |
5 | Kalıp ve fırın soğutma suyu dağıtım sistemi | 1set | |
Şunlardır: Sıcaklık göstergesi, su sıcaklığı tablosu, hidrolik basınç göstergesi, vb. | |||
Baypas borusu, valfler, | 1set | ||

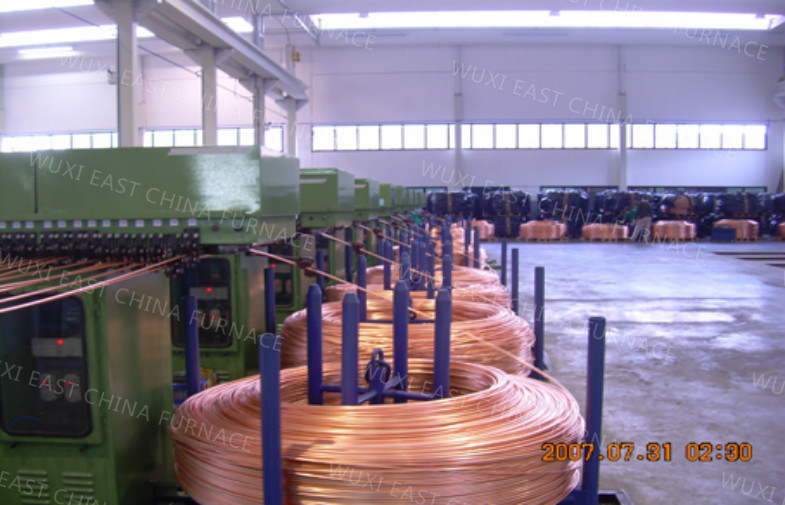

6 | Frekans dönüşüm d ouble kutuplar sargı makinesi | 5sets | Otomatik, Frekans dönüştürme |
İçeriği: sargı kılıfı, sargı arabası, raf, kontrolör, Frekans dönüşüm motoru, redüktör, vb. | |||
7 | Sürekli kaplama kalıbı | 10set | |
Kukla çubuğu ve başı indükleyin | |||
Kalıp grafit kalıpları | 30pcs | ||
Grafit kutuları ve ceket | 30pcs | ||
Hızlı bağlayıcı | 15pcs | ||
Hortum | 5coils | ||
8 | Kurulum malzemesi | 1set | |
Teller, kablolar, sinyal hatları |
