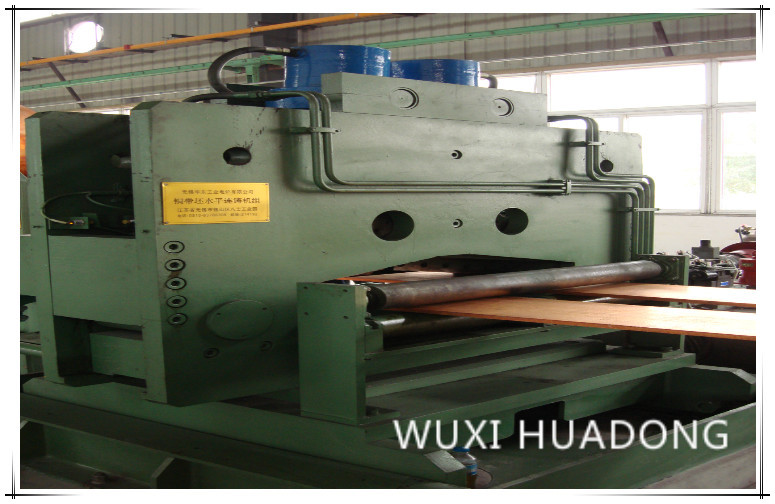

Alloy Copper Plate Strip Casting Machine Slab Continuous Two Strand
1set
MOQ
negotiation
fiyat
Alloy Copper Plate Strip Casting Machine Slab Continuous Two Strand
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Place of Origin: China
Marka adı: Jingjie
Model Number: BSC
Vurgulamak:

copper mould tube continuous casting machine

,

continous casting machine

Ödeme & teslimat koşulları
Packaging Details: Packed in wooden case for outer packing
Delivery Time: 30 working days after received your payment
Payment Terms: T/T or L/C
Supply Ability: 10sets per month
Teknik Özellikler
Ürün malzemesi: Alaşımlı bakır (pirinç, bronz, cupronickel)
Ürün: Şerit ve plaka
Adı: Kütük Sürekli Döküm Makinesi
Türü: Yatay
Kütük genişliği: 380mm-500mm
Bobin iç çapı: minimum: Φ 600-800 mm
Ürün Açıklaması

Alaşım Bakır Plaka Şerit Döküm Makinesi Döşeme Sürekli İki Telli



ⅰ.SPECIFICATIONS
1. döküm özellikleri türleri
* Üretim çeşitliliği: bakır taban alaşımı (cupronickel) kütük bobinler

2. bitmiş ürün bobin Özellikleri

2.1 Kütük sayısı: 2 şerit

2.2 Kütük genişliği: 380mm-500mm

2.3 Kütük kalınlığı: 16-20mm

2.4 Bobin iç çapı: minimum Φ 600-800mm

2.5 Bobin dış çapı: maksimum Φ1800mm

2.6 Maksimum bobin ağırlığı: maks: 6000kg

3. kütük kalınlığı farkı Garanti değeri

3.1 Kütüğün enine kalınlık farkı: < 0.75mm — 0.3 (Kalıp modifikasyonundan sonra)

3.2 Kütüğün boyuna kalınlık farkı: <0.3mm (Kalıp modifikasyonundan sonra)

3.3 Eritme fırını ile ergitme için ortalama enerji tüketimi: 250-380kwh / t

3.4 Fırını tutarak sıcaklığın korunması için ortalama enerji tüketimi: 50-80kwh / t

3.5 Maksimum itme ve çekme kuvveti: 50KN

3.6 İtme ve çekme hızı aralığı: 1.5-70mm / sn

3.7 Ortalama maksimum döküm hızı: 300mm / dk

3.8 Hidrolik makas maksimum kesme kuvveti: 600KN

3.9 Sarmalın sargı hızı: 750mm / dk

. BAKIR SÜREKLİ DÖKÜM MAKİNESİ SÜRECİ PARÇA LİSTESİ

Hayır. ekipman adı birim Miktar
1 Hat frekansı indüksiyon ergitme fırını (eritme oluğu ve astar yapı malzemesi dahil) Ayarlamak 1
2 Eritme fırını demir çekirdeği, su ceketi ve bobini Ayarlamak 1
3 Tundiş Ayarlamak 1
4 Hat frekansı indüksiyon tutma fırını (eritme oluğu ve astar yapı malzemesi dahil) Ayarlamak 1
5 Demir çekirdek, su ceketi ve tutma fırını bobini Ayarlamak 1
6 bina kaplaması için kalıp Ayarlamak 1
7 kristalleştirici Ayarlamak 2
8 grafit kalıp Ayarlamak 1
9 Sızdırmazlık çelik kalıp kristalize Ayarlamak 1
10 Kukla çubuk (paslanmaz çelikten imal edilmiştir) Ayarlamak 1
11 Sahte plaka Ayarlamak 1
12 Kristalizatör için soğutma suyu dağıtım cihazı Ayarlamak 1
13 İkincil soğutma cihazı Ayarlamak 1
14 Para çekme makinesi Ayarlamak 1
15 Hidrolik takip kesme makinesi Ayarlamak 1
16 Çekirdeksiz koyler Ayarlamak 2
17 Eritme fırını için su soğutmalı kablo Ayarlamak 1
18 Hidrolik sistem Tam takım 1
19 Elektrik kontrol sistemi Tam takım 1
20 Eritme fırını için ayar transformatörü (yüksüz, kademeli) Ayarlamak 1
21 Tutma ocağı için ayar transformatörü (yüksüz, kademeli) Ayarlamak 1
22 Gaz koruma cihazı Ayarlamak 1
23 Yüzey sıcaklığı termometresi Ayarlamak 1
24 Makine ünitesi için özel aletler

Ⅳ. EKİPMANIN ÖNEMLİ TEKNİK PARAMETRELERİ

1 Eritme fırını:
1.1 Toplam fırın kapasitesi 5.0T
1.2 Etkin fırın kapasitesi 2.5T
1.3 Fırın gerilimi 380V
1.4 Fırın gücü 600KW
1.5 Erime oranı 2t / h
1.6 Telafi sonrası güç faktörü: 0.95-1.0
1.7 Faz sayısı ve indüktörün bağlantı modu:

Tek fazlı seri bağlantı

1.8 Trafo anma kapasitesi:

900KVA su soğutmalı ototransformer (380V gelen hat, üç fazlı,

1.9 bobin soğutma modu: Su soğutması
1.10 Soğutma suyu tüketimi: 5 dk 3 / sa
1.11 Maksimum fırın sıcaklığı: 1500 ℃
2 Bekletme fırını bölümü

2.1 Etkin fırın kapasitesi: 4.0T
2.2 Etkili döküm kapasitesi: 85 dB'den az
2.3 Anma gerilimi: 380V
2.4 Anma gücü : 250KW
2.5 Trafo anma kapasitesi:

400KVA su soğutmalı ototransformatör

(380V gelen hat, üç fazlı,

yüksüz kademeli voltaj regülasyonu).

2.6 Telafi sonrası güç faktörü: 0.95-1.0
2.7 Sıcaklık kontrol hassasiyeti: ± 8 ℃
2.8 Maksimum fırın sıcaklığı: 1300 ℃
2.9 Bobin soğutma modu:

Su soğutması

3 Kalıp
3.1 Genişlik 380- 500mm
3.2 kalınlık 16-20mm.
3.3 Malzeme 1Cr18Ni9Ti paslanmaz çelik, bakır burçlu (T2 bakırdan yapılmıştır)
4 İkincil soğutma cihazı
4.1 Su tüketimi: 3m / / sa
4.2 Su basıncı: 0.2-0.3Mpa
5 Para çekme makinesi
5.1 Maksimum itme ve çekme kuvveti: 50KN
5.2 hız: hız:
5.3 Minimum strok aralığı:

0.1mm

5.4 En kısa bekleme süresi 0,01 S
5.5 AC servo motor: Siemens motoru (11KW)
5.6 Motorun anma dönüş hızı: 3000r / dakika
5.7 Statik tork: △ Tw = 60K Mo (60'da) 70N-M
6

Çift kütük hidrolik üst kesme makinesi:

6.1 Kesme kuvveti: 600KN
6.2 kesme kalınlığı: 20mm
6.3 Kesme genişliği: 500mm
6.4 Kesme hızı:

0-5mm / s

6.5 Kesme konturu: 80mm
6.6 Kesme makinesinin maksimum takip stroku: 200mm
7 Bobin sarma makinesi ünitesi
7.1 Güç: 5.5kW
7.2 Dönme hızı: 1420r / dakika
7.3 Bobin koyma hacmi: 800mm
8 Hidrolik istasyon
8.1

Eritme fırını ve tutma fırını için hidrolik istasyonun motor gücü:

2 × 7.5KW
8.2 Çekme makinesi için hidrolik istasyonun motor gücü: 2 × 7.5KW
8.3 Üst kesme makinesi için hidrolik pompa motor gücü:

2 × 11KW

8.4 Koyler için hidrolik pompa motor gücü: 2 × 7.5KW



Ⅵ. SATIŞ SONRASI SERVİS
1. ekipmanın ana gövdesi bir yıl ücretsiz garanti olacak, ve özel bileşenler olacaktır
