Yüksek Verimlilik Çan Tavlama Fırını, Çelik Tel Tavlama Fırını
1. Hidrojen veya azot sistemi
2. Yüksek konveksiyonlu akışlı ısıtma
3. Tutarlı mekanik özellikler
4. Optimize edilmiş kontrol programı

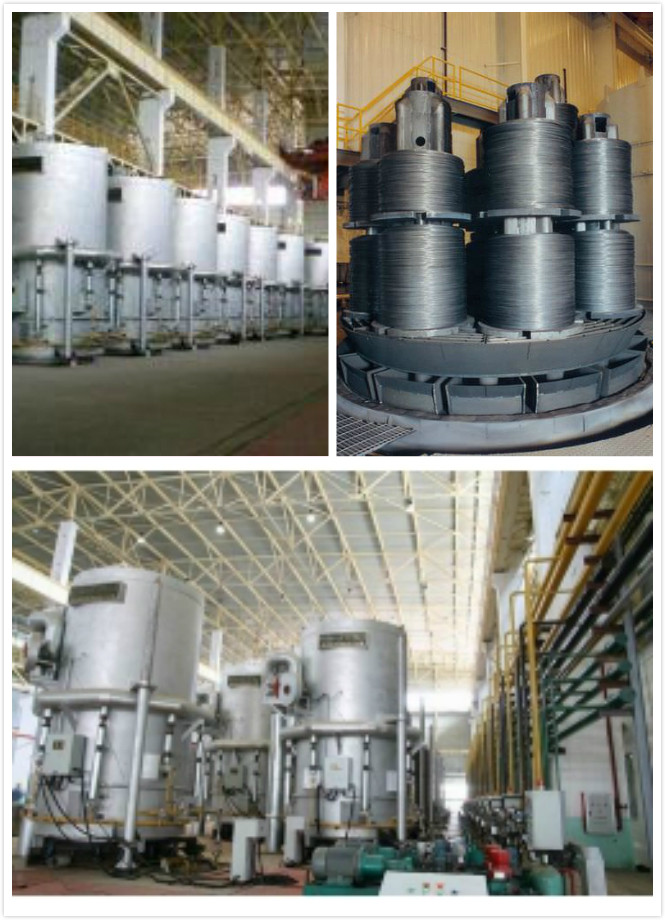

1. Fırının Tanıtımı
Çan tipi tavlama fırını, çelik şeridi, alüminyum şeridi ve bakır şeridi tavlamak için kullanılır. Fırın yükleme kapasitesine 60 Ton'a (Maks.) Ulaşılabilir. Yükleme çapı 2.6 metreye (Maks.), Yükleme yüksekliği 3.7 metreye (Maks.) Ulaşılabilir.
2. Ana Karakteristik
(1)% 100 hidrojen veya% 75 hidrojen veya azot sistemi
(2) Yüksek konveksiyonlu akış ısıtma
(3) Tavlama malzemesinde tutarlı mekanik özellikler
(4) Optimize edilmiş kontrol programı
(5) Üretim maliyetini en aza indirin
(6) Yüksek verimlilik
(7) Çelik, bakır, alüminyum ve alaşım için özel tasarım; şerit, tel ve tüp.
3. Ana Bileşenler:
(1). Isıtma kapağı
(2). Soğutma kapağı
(3). Furnae baz
(4). Kapağın içinde
(5). Elektrik sistemi
4. Fırının Ana Parametreleri:
Çelik için:
HAYIR | MADDE | PARAMETRE | REMARK |
1 | Yükleme çapı | 1500mm | |
2 | Yükleme yüksekliği | 2600mm | |
3 | İç kapak çapı | 1700mm | |
4 | Bobin ağırlığı yükleniyor | 25tons | 5 bobin |
5 | Taban yükleme kapasitesi | 35 Ton | Güvenlik faktörü ile |
6 | Maksimum tavlama sıcaklığı | 750 ℃ | 300 ~ 750 ℃ Ayarlanabilir |
7 | Isıtma kapağı maksimum sıcaklık | 850 ℃ | Ayarlanabilir |
8 | Isıtma gücü | 450kw +% 10 | |
9 | Sıcaklık artan zaman | 2,5 saat | |
10 | Sıcaklık artışı hızı | ≈120 ℃ / saat | Sıcaklık 500 under altında olduğunda |
111 | Fırın sıcaklık hassasiyeti | ≤ ± 5 ℃ | |
12 | Fırın dış duvar sıcaklığı | ≤40 ℃ | Çevreleyen sıcaklığı dahil et |
13 | Isıtma fanı gücü | 45/11 kw | 4P / 8P çift hızlı |
14 | Fan kanat çapı | 900mm | |
15 | Giriş hava | 36000m 3 / h | H2'nin% 75'inin altında |
16 | Hava basıncı | 1400pa | |
17 | Soğutma fanı motoru | 1,5 KW x2 | |
18 | Soğutma fanı bıçak çapı | 550mm | |
19 | Soğutma havası | 6000m3 / h × 2 | |
20 | Üstün vakum | 1 × 10 3 pa | |
21 | Fırında çalışma basıncı | 5KPa | |
22 | Vakum pompası tipi | 2X-70 Dönen bıçaklı pompa | |
23 | Vakum zaman | ≈20-25min | |
24 | Vinç kaldırma yükleme | ≥10T | |
25 | Ağırlık kaldırmak | > 9,8 milyon | Güvenlik mesafesini dahil et |
26 | gürültü, ses | ≤85db |
5. Üretim Hattı Açıklaması:
(1) Isıtma Kapağı:
Isıtma kapağı Q235A plaka ve çelik profilden yapılmıştır, δ = 5mm. Isıtma ünitesi Ni80Cr20 şerittir. Dış duvar sıcaklığı en fazla 35 ℃.
(2) İç Kapak:
Yüksek kaliteli SUS321 (1Cr18Ni9T) tarafından üretilmiştir. Kapak δ = 6mm
(3) Fırın Tabanı:
Fırın tabanının yükleme ağırlığı 35T, yükleme bobininin ağırlığı 24T, kılavuz plakası ve kılavuz bıçağı paslanmaz çelikten 321 yapılmıştır. Hava sızdırmazlığını sağlamak için taban ile iç kapak arasında 40 mm'lik bir silikon kauçuk vardır.
