Bakır Şerit levha levha Yukarı Sürekli Sürekli Döküm Makinesi Enerji Tasarrufu
Üretim hattı teknik parametreler
1. üretim hattı süreci
Besleme, ergitme, statik, ısı yalıtımı, kristalizasyon, çekiş, dayak, kesme ve kesme
2. Üretim hattı ekipmanları
İki yapışık frekans özlü indüksiyon ocağı 1 takım
alaşım bakır kurşun kalıp 2 takım
dört sütun servo sürücü yukarı kurşun makinesi 1 takım
Maça makarası 2 set
3. ana teknik parametreler üretim hattı ekipmanları
3.1 İki bağlı frekans çekirdekli indüksiyon ocağı
Elektrikli fırın: 120KW tutma + 210KW erime
3.1.1 Eritme Bölümü'nün ana teknik parametreleri
(1) nominal güç: 210KW;
(2) nominal voltaj: 380V;
(3) frekans: 50HZ;
(4) erime hızı: 750kg / s (+ +);
(5) nominal kapasite: 2.5t;
(6) Güç tüketimi: 280kwh / t'den az;
(7) güç faktörü: 0.95-1 (telafi sonrası);
(8) fırının maksimum sıcaklığı: 1350.
3.1.2 Holding Departmanının ana teknik parametreleri
(1) nominal güç: 120KW;
(2) nominal voltaj: 380V;
(3) frekans: 50HZ;
(4) nominal kapasite: 3.5t;
(5) güç faktörü: 0.95-1 (telafi sonrası);
(6) fırının maksimum sıcaklığı: 1350.
3.2 bakır alaşımlı kurşun kalıp
Kurşun döküm özellikleri: geniş 450mm * kalınlık 14mm * 2
3.3 dört sütun servo sürücü yukarı makine
(1) servo motor gücü: 4.4KW;
(2) kurşun döküm hızı: 50-150mm / dak
(3) kurşun döküm yöntemi: Kurşun-durdurma - Kurşun-durdurma - geri çekme - durdurma - kurşun online ayarlanabilir iki tür işlem parametreleri;
(4) çıkış: 10t'dan fazla;
3.4 Maça makaralı koyler
(1) rulo malzeme kalınlığı: maksimum 15mm;
(2) rulo genişliği: 450mm;
(3) kıvrılma çapı: 500mm çap;
(4) kıvrılma ağırlığı: maks. 8t;
(5): 2100mm kıvrılma çapı ile Max;
(6) motor gücü: 3kw;
(7) hız düşürücü oranı: 1003.
4. ana üretim hattı ekipmanları bileşimi
4.1 İki yapışık frekans özlü indüksiyon ocağı
Elektrikli fırın esas olarak bir fırın kapağı, bir fırın kabuğu, bir indüksiyon gövdesi, bir destek, bir elektrik kontrol sistemi, bir sıcaklık ölçüm sistemi ve ekipmanın bir soğutma sisteminden oluşur.
Fırın kabuğu ve üst fırın gövdesinin alt braketi, Q235 çelik plaka ve çelik plaka ile kaynaklanır ve eritme indüksiyon gövdesinin ve ısı yalıtım indüksiyon gövdesinin alt kısmı, bir flanş vasıtasıyla üst fırın gövdesine bağlanır. Erime oluğu kırmızı bakır dökümden yapılmıştır; Japonya Z10 silikon çelik laminasyonları yüklü çekirdek; çift cam şerit sarılmış dikdörtgen bakır sargı ve iyi yalıtım, güçlü soğutma etkisi ile bobin; su soğutma ceket paslanmaz çelik levha 1Cr18ni9Ti kalınlığı 3mm yapılır, yüksek mukavemetli, titreşim manyetik etkisi iyi vardır. Fırın bölmesi üç boşluğa, erime odasına, ara aşırı boşluğa, ısı yalıtım boşluğuna ayrılmıştır. Malzeme fonksiyonu erime odası; aşırı boşluk esas olarak statik bakır su, eritme fırını malzeme sıcaklık dalgalanma etkisi ısı yalıtımı üzerinde azaltarak, ısı koruma boşluğu esas olarak çekiş çubuğu istikrarlı erimiş bakır ve istikrarlı sıcaklık sağlamaktır.
İki yapışık frekans özlü indüksiyon ocağı kontrol sistemi, eritme ve yalıtım departmanı, basıncı, 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, 90V voltajı ayarlamak için adım kendinden bağlantı voltajı düzenleyici trafo kullanılır. (hat). Erime, ısı yalıtım fırını sıcaklık kontrolü, manuel ve otomatik dönüşüm anahtarı ile donatılmıştır, anahtar manuel olduğunda, elektrikli fırının güç çıkışını kontrol etmek için bir transformatörün çıkış voltajını düzenlemek için voltaj düğmesinin yapay regülasyonu; Anahtar, transformatör basıncının çıkış voltajını ayarlamak için yapay akıllı sıcaklık kontrolörü tarafından otomatik kontrol sisteminde düzenlenir. Eritme kısmının ısı yalıtım kısmında bir otomatik sıcaklık kontrol sistemi düzenlenmiştir. Termokupl yatay bir yerleştirme tipidir ve ısı yalıtım kısmı bir yerleştirme tipidir.

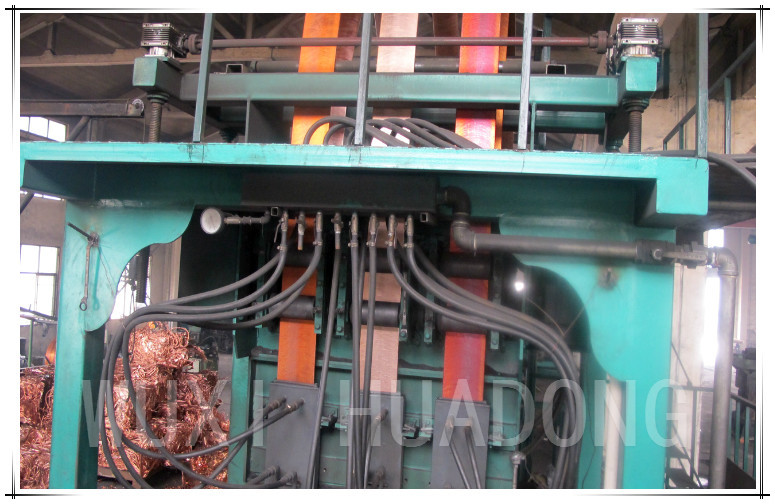

4.2 bakır alaşımlı kurşun kalıp
Kalıp bir soğutma ve iki soğutmadan oluşur. Soğutma ceketi ısıya dayanıklı çelikten, diğer parçaları soğuk haddelenmiş çelik sacdan yapılmıştır. Soğutma yeknesaklığını sağlamak için, kalıptaki soğutma akışındaki kalıptaki su olukları ile.
Soğutma suyu dağıtım sistemi kalıbın soğutulması için özel olarak tasarlanmıştır. Sistem, kullanıcının su sistemini izlemesi ve ayarlaması için uygun bir su giriş debimetresi ve bir su çıkış termometresi ile donatılmıştır. Kristalleştiricinin su kaynağının stabilitesini sağlamak için, bir kristalleştirici su sıcaklık kontrol sisteminin eklenmesi, kalıp su sıcaklığında bir değişiklik olduğunda, sıcaklık değişimi, plaka kondansatörü akıllı elektrik kontrol vanası, bir sıcaklık kontrolörü içerir. akıllı elektrik kontrol vanasına sinyal aktarımı, sistem akıllı elektrikli kontrol vanasına, verilen sinyale göre akıllı elektrik kontrol vanasına sinyal gönderir, su akışının boyutunu otomatik olarak kontrol eder, otomatik ayar plakası kondansatör soğutma yoğunluğu, kalıbın su sıcaklığının stabilitesini sağlamak için.

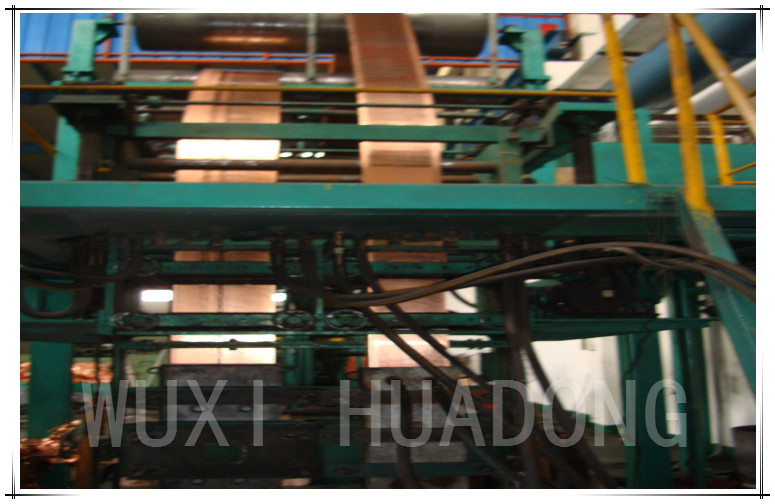

4.3 dört sütun servo sürücü yukarı kurşun makinesi
Üst kılavuz makinesi dört dik direk, bir üst ve bir alt hareketli vida çubuğu, bir servo güç parçası, bir güç iletim parçası, bir presleme çekiş silindiri parçası ve bir işlem işletim sisteminden oluşur.
Dört dirsek, içi boş bir kare boru kaynağından oluşur, yukarı ve aşağı hareketli filmaşin kısmı motor, sonsuz dişli ve sonsuz dişli redüktörü, zincir ve filmaşin bir güç iletim sisteminden oluşur.
Tutma fırını bakır su seviyesi değiştiğinde, bakır su seviyesi izleme algılama sistemi aracılığıyla, sinyali, talimatların otomatik kontrol sistemine motora, mobil cihazdaki talimatlara göre motora iletir ve bakır su seviyesi değişiklikleri de geçer sıvı seviyesi izleme sistemi sinyali besleme alarm sistemine, alarm alarmlarına ileterek operatörün beslemesini önerir.
Çekiş makinesinin çekişi bir servo motor, bir hız düşürücü, bir dişli sistemi, bir şanzıman mili, bir çekiş silindiri ve bir baskı silindirinden oluşur.
Proses işletim sistemi esas olarak PLC ve insan-makine arayüzü tarafından kontrol edilen işletim platformu, servo sistemi, 10.5 inç renkli insan-makine arayüzü, kontaktör ve bir düğme anti-parazitinden oluşur, arayüz hızı görüntüleyebilir,

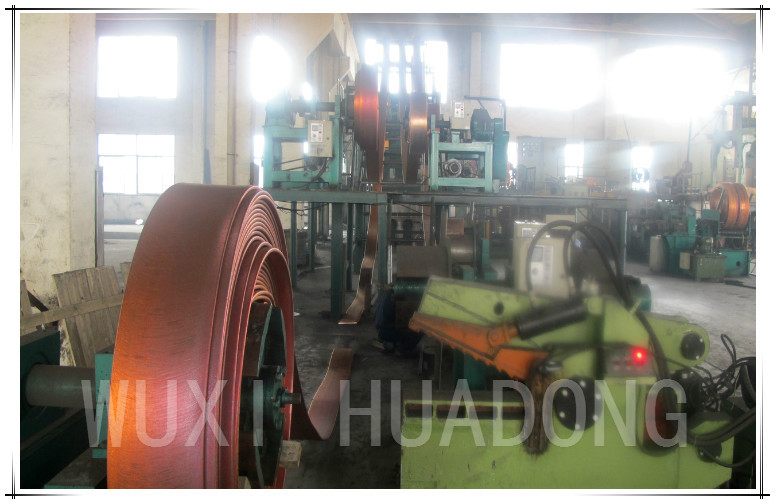

4.4 Çekirdek makaralı koyler
Bir çerçeve, bir güç iletim sistemi ve bir tel toplama plakasından oluşur. Çerçeve çelik I-kiriş tarafından kaynaklanır ve sürücü bir motor, bir hız düşürücü, bir transmisyon mili bileşiminden oluşur; motor hızını kontrol etmek için motor frekans değişimi için frekans modülatörüyle hız.
Çıkarma diski bir disk gövdesi ve şişme mekanizması içerir. Bir rulo şeridi olduğunda, kasılmanın genişleme mekanizması ile şeritlenir.
5. üretim hattı tedarik Kapsamı
HAYIR. | ADI | MİKTARI |
1 | 750kg / 500kg elektrik dolapları | her 1 set |
2 | Yukarı doğru otomatik kontrol kabini | 1set |
3 | Dört sütun servo sürücü yukarı makinesi | 1set |
4 | Rulman | 2adet |
5 | Makaralı tüp | 12pcs |
6 | 750kg / 500kg demir çekirdek | her 1 set |
7 | 750kg / 500kg su ceketi | her 1 set |
8 | 750kg / 500kg bobin | her 1 set |
9 | 750kg / 500kg bakır kanal | her 1 set |
10 | alaşımlı bakır kurşun kalıp montajı | 2sets |
11 | grafit kalıp | 4 adet |
12 | çekirdek makaralı koyler | 2sets |
13 | iki bağlantılı indüksiyon ocağı gövdesi | 1set |
14 | S dereceli termokupl | 2adet |
15 | Termokupl koruyucu kılıf | 2adet |
16 | Silisyum karbür koruyucu kılıf | 4 adet |
17 | Yukarı kurşun kafa | 2sets |
18 | Hızlı bağlayıcı | 10 parça |
19 | Kuvars kumu | 7tons |
20 | Refrakter tuğlalar | 1set |
21 | Plakalı kondansatör | 1set |
22 | Akıllı elektrikli kontrol vanası | 1set |
6. üretim hattı teknik bilgi sağlamak
(1) sivil koşulların üretim hattı;
(2) elektrik kontrol şeması;
(3) yedek parça çizimi;
(4) kullanım kılavuzu;
