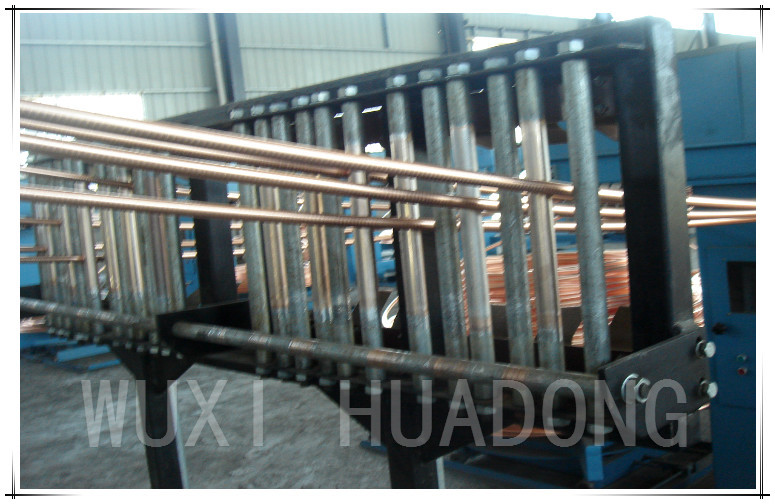

Bakır Çubuk Copper8mm için AC Servo Sürücü Yukarı Sürekli Döküm Makinesi
OKSİJEN ÜCRETSİZ BAKIR ÇUBUK Φ8mm SÜREKLİ DÖKÜM ÜRETİM HATTI
EKİPMANIN YAPISI
Tek fırın, sürekli döküm makinesi, guild tekerlek çerçevesi, tel çerçeve, çift çubuk sarma makinesi, su soğutma sistemi, sıcaklık ölçüm sistemi ve kontrol sistemi.
EKİPMANIN ANA TEKNİK PARAMETRELERİ
1, bir çekirdek frekans indüksiyon ocağı var
(1) T2 bakır çubuk üretimi (hammadde elektrolitik bakır, parlak tel)
(2) fırın gövdesi yapısı
(3) elektrikli fırın gücü 45KW
(4) elektrikli fırın gerilimi 380V
(5) elektrikli fırın frekansı 50 HZ
(6) erime hızı 150kg'dan az
(7) elektrikli fırın kapasitesi 500kg
2, sürekli döküm makinesi
(1) döküm çubuğu sayısı 2
(2) döküm çubuk çapı özellikleri 8mm; kafa numarası 2
(3) sürücü AC servo sürücü
(4) servo motor gücü 1.3KW
(5) sıvı seviyesinin izleme hassasiyeti + 2mm
3, çift çubuk sarma makinesi
(1) otomatik alma çubuğu
(2) hattı 300 kg ağırlığında bir daireye kapatmak için
ÜRÜN TEKNİK STANDARTLARI
1, yoğunluk: 8.9kg / dm fand
TEKNİK DÖKÜMANLARIN VE ÇİZİMLERİN TESLİMİ
1. Satıcı, sözleşme imzalandıktan ve yürürlüğe girdikten sonra 15 gün içinde aşağıdaki belgeleri ve çizimleri sağlayacaktır.
a. Ekipman yerleşim planı
b. Ekipman ve inşaat mühendisliğinin temel durumu
c. Su ve elektrik düzeni
d. İşletim platformu.
2. Satıcı, ekipman teslim edildiğinde aşağıdaki belgeleri ve çizimleri sağlayacaktır.
a. Sürekli döküm makinesinin proses belgesi ve çalışma özellikleri
b. Genel ekipman ve sarf malzemeleri çizimleri.
c. Detay tablo ekipman aşınma parçaları
d. Elektrik prensibi diyagramı ve sistem diyagramı.
e. Elektrik kablosu malzeme listesinin kurulumu.
SATICININ SORUMLULUK KAPSAMI
1. Satıcı, sözleşme ekipmanının kurulumundan ve işletmeye alınmasından ve ekin ilgili hükümlerinin tesliminden sorumlu olacaktır.
2, sözleşme şartlarına göre ilgili teknik belgeleri sunmak.
3. Sözleşme ekipmanının montajı, işletmeye alınması ve eğitiminden sorumludur.
4, kurulum kullanımı için özel araçlar ile donatılmıştır.
5, teknik hizmetler: müşteri hizmetleri bir yıl garantili, ömür boyu bakım (bobin, su ceketi, erime hendek hariç).
6, takip teknik destek: ekipman yükseltmeleri ve fırın, vb inşa etmek için yardımcı ..
7, hizmet tepki süresi: alıcı 48 saat içinde haberdar.
8, ekipman kabulü ve ilgili transfer prosedürlerinin zamanında işlenmesinden sorumludur.
ANA EKİPMAN YAPILANDIRMASI VE TEDARİK ARALIĞI
| Cihaz adı | miktar | düşünce | ||
| 1 | Çekirdekli güç frekanslı indüksiyon ocağı (45KW) | İki gövdeli fırın | 1 takım | Fırın gövdesi, fırın gövdesi bracke |
| sensor | 1 takım | Demir çekirdek, bobin, su ceketi, kanal 1 | ||
| Fırın kapağı | 1 takım | |||
| Fırın yapı malzemesi | 1 takım | Kuvars kumu, yalıtım malzemesi, refrakter tuğla | ||
| 2 | Fırın elektrik kontrolü | Fırın elektrik kontrolü | 1 takım | Bir adet elektrik kabini, bir adet kontrol kabini |
| Fırın sıcaklık algılama | 1 takım | Sıcaklıklı ekran dolabı | ||
| 3 | Sıcaklık ölçüm sistemi | Su girişi saptırma cihazı | 1 takım | Valf, basınç göstergesi, vb. |
| Kalıp sıcaklığı algılama tertibatı | 1 takım | |||
| Toplam su sıcaklığı | 1 takım | |||
| 4 | Sürekli döküm makinesi | Üst kurşun sürekli döküm makine çerçevesi | 1 takım | |
| AC servo motor ve hız düşürücü | 1 takım | |||
| Kılavuz tekerlek | 2 takım | |||
| Çekiş tahrik sistemi | 1 takım | |||
| Kalıp askı aparatı | 1 takım | |||
| Kalıp için su soğutma sirkülasyon cihazı | 1 takım | |||
| 5 | Elektrik kumanda panosu | sürücü | 1 takım | |
| İnsan-makine arayüzü | 1 takım | |||
| PLC denetleyici | 1 takım | |||
| Kaldırma sistemi | 1 takım | |||
| Sıvı seviyesi izleme sistemi | 1 takım | |||
| 6 | Kalıp montajı | Bakır çubuk kalıbı | 2 takım | |
| Hızlı bağlayıcı | 4 takım | |||
| Koruma kılıfı | 10 takım | On İçeren Grafit Kalıp | ||
| 7 | Çift çubuk sarma makinesi | Teleferik | 1 takım | |
| Çıkış tepsisi | 2 takım | |||
ANA DESTEK CİHAZI MARKALARI VE ÜRETİCİLERİ
| Cihaz adı | Markalar ve üreticiler | |
| 1 | AC servo motor | Japonya Yaskawa |
| 2 | Yüksek hassasiyetli redüktör | NAIF |
| 3 | Servo sürücüsü | Japonya Yaskawa |
| 4 | PLC denetleyici | Japonya Yaskawa |
| 5 | Adam makine arayüzü | WEINVIEW |
| 6 | Elektrikli orijinal cihaz | Schneider |
| 7 | Tel sarma makinesi ile donatılmış motor ve hız düşürücü | Şangay Saini iletim Co |
| 8 | ısıl çift | Şangay Bao Lian |
| 9 | Fırın yapı malzemesi | HenanGongyi |
| 10 | Grafit modeli | Shandong Laixi De Nehri |
TESLİMAT TARİHİ
Sözleşme yürürlüğe girdikten sonra 75 gün içinde teslim edilecektir.
SATIŞ SONRASI SERVİS
1. ekipmanın ana gövdesi bir yıl ücretsiz garanti olacak, ve özel bileşenler ayrı ayrı ele alınacaktır;
2. deneme-üretim döneminde (ekipman devreye alma tamamlandıktan sonra 3 ay içinde), firmamız takip hizmeti için profesyonel bir teknisyen gönderecektir;
Garanti süresi içinde, kalite sorunu nedeniyle arıza meydana gelirse, firmamız sorunu çözmek için sitede personel sevk edecek uyarı aldıktan sonra 72 saat içinde;
Ekipmanın garanti süresi dolduktan sonra, şirketimiz bildirimi aldıktan sonra 24 saat içinde etkili çözümler sunacak ve kullanıcı sorunu çözemezse, sadece masrafları şarj ederek personeli bakım çalışmaları için gönderecektir.
Ekipmanların yıllık revizyonu için firmamız, geri dönüş planını formüle ederken kullanıcılara ücretsiz olarak katılmak için profesyonel teknisyen gönderecektir;
Garanti süresi içinde firmamız, ekipmanın çalışma durumunu kontrol etmek ve saha hizmeti sunmak için sahaya profesyonel teknisyen gönderebilir.
Ekipmanın garanti süresi dolduktan sonra, davetiyede yarım yılda bir kez bir iade-i ziyareti yapılabilir.
3. firmamız varsa yenilik ve iyileştirme noktaları veya yapıcı öneri benzer ekipman, biz bilgilendirmek zaman kullanıcı.
