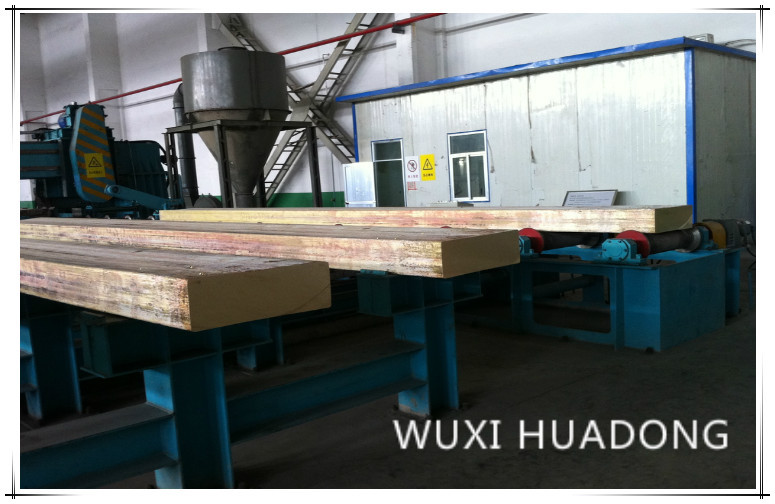

Pirinç Düz Kütük Dikey Sürekli Döküm Makinesi, Yarı Sürekli Döküm Ekipmanları
1set
MOQ
negotiation
fiyat
Brass Flat Billet Vertical Continuous Casting Machine , Semi Continuous Casting Equipment
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Jingjie
Model numarası: GVT
Vurgulamak:

Dikey kaster

,

dikey kaster tekeri

Ödeme & teslimat koşulları
Ambalaj bilgileri: Dış ambalaj için ahşap kutuda paketlenmiştir
Teslim süresi: ödemenizi aldıktan sonra 30 iş günü
Ödeme koşulları: T/t veya l/c
Yetenek temini: 10Sets aylık
Teknik Özellikler
Ekipman Türü: dikey
Üretim modu: Yarı-sürekli
Ürün malzemesi: Pirinç
Eritme fırını gücü: 600KWx2
Çıkış: 10T
Ürün özellikleri: 250 x 600 x 6000
Ürün Açıklaması

Pirinç Düz Kütük Dikey Sürekli Döküm Makinesi, Yarı Sürekli Döküm Ekipmanları

Ⅰ. Özellikler:

1. döküm özellikleri türleri

* Pirinç

Program örneği

1. Düz Kütük özellikleri

  320 x 120 x 5000mm

2. fırın etkili döküm ağırlığı: .51.5t

3. Döküm kütük kalite gereksinimleri:
Döküm kusurlarının ekstrüzyon işlemi altında etkisi, kütük düzlüğü 20 mm'den az veya ona eşit olabilir.
4. Kütük numarası: tek
5. Makine yapısı: filmaşin yarı sürekli döküm makinesi
6. filmaşin Tam uzunluğu: L = 5000mm
7. Filmaşin çapları: Φ = 200X18mm

Ⅲ. Ekipmanın bileşimi:

Eritme fırını, kalıp cihazı arabası ve kalıp, filmaşin yarı sürekli kılavuz döküm makinesi (bundan sonra kılavuz döküm makinesi olarak anılacaktır), su soğutma sistemi, hidrolik sistem, elektrikli kontrol sistemi, özel takım.

1.1 Eritme fırını

Eritme fırını, üretim hattındaki ilk çekirdek ekipmanıdır, büyük bir kapasiteye, yüksek güç gereksinimlerine sahiptir. Fırının aşağıdaki özellikleri.

1.1.1. Basit yığma fırını, besleme, kaplama, temizleme ve diğer işlemler ile dikey namlu şekilli fırın gövdesi. Uygun inşaat malzemelerinin avantajları, küçük işgal alanı, düşük yüzey ısı radyasyonu ve düşük güç tüketimi, vb.

1.1.2. "W" tipi eritme oluğu kullanarak eriyik sıcaklık farkını azaltın;
3 su soğutma kanalının kullanımı boşaltılabilir sensör, bileşen uyumluluğunu artırmak

1.1.3. Bir su soğutma kanalının kullanımı boşaltılabilir sensör, bileşen uyumluluğunu arttırmak;

1.1.4 Devirme fırını ve fırın kapağı hidrolik basınç, çalışma dengesi ve güvenilir yapı ile çalıştırılır;

1.1.5 Dikdörtgen ağız, 1100 x 900mm katot bakır hammaddesi için kesemez
Kesme, bütün besleme;

1.1.6 Fırın refrakter malzemeleri, yüksek performanslı indüksiyon ocağı tedarik etmek için marka üreticilerini kullandı.

1.2 Kurşun döküm makinesi

1.2.1 Teknik parametreler :
1.2.1.1 3t veya daha fazla maksimum taşıma kapasitesi

1.2.1.2 Etkili taşıma kapasitesi:> 3t
1.2.1.3 Vida çubuğunun uzunluğu: 7800mm

1.2.1.4 Vida çapı: Tr220 * 18mm
1.2.1.5 Çubuk uzunluğu: 5000mm

1.2.1.6 Çubuk çapı: çap: 200mm
1.2.1.7 Maksimum çalışma stroku: 6500mm
1.2.1.8 Tahrik motoru: AC senkron servo motor,

1.2.1.9 Tahrik motoru gücü: 7.5KW.
1.2.1.10 Kurşun döküm hızı: 0 ~ 320mm / dak,

1.2.1.11 Kademesiz ayarlanabilir
1.2.1.12 Hızlı dönüş hızı: 500mm / dak'dan fazla
1.2.1.13 İpek yağlama: Nominal akış 50 mL / dak,

1.2.1.14 Nominal basınç 20MPa

1.3 Kalıp arabası
Kristal sabit cihaz için kristalleştirici araba, kalıbın yüklenmesi ve boşaltılması için yanal hareket yapabilir, kafayı yönlendirir ve döker ve külçenin kaldırılması, kalıp arabası konumlandırma ve kilitleme cihazına sahiptir, böylece araba kurşun dökme pozisyonunda sıkıca olabilir kabartma paneli değiştirmek için araba ile, farklı özellikleri ve kristalizatör akış sayısı adapte olabilir. Frekans dönüşüm titreşim motor sürücü cihazı yapılandırması, gücü 2.2kW, titreşim frekansı 0 ~ 160 kez / dak, genlik 0 ~ 12mm olduğunu.

1.4 Kalıp
Bakır için kristalleştirici malzemelerin iç duvarı (ayrıca parti tarafından bir üretim kaynağı, zirkonyum ve bakır), grafit emdirilmiş set, yüzey kalitesini iyileştirmek lehinedir. Geleneksel yöntemlere ek olarak, çeliğin sürekli dökülmesi prensibi, soğutma suyunun kısmi kaynamasının etkili bir şekilde önlenmesini kolaylaştırmak için dar bir yarık tipi yüksek su hızlı soğutma kalıbı kullanılarak çizilebilir.
Teknik parametre:
Soğutma suyu basıncı: 0.05 ~ 0.15MPa soğutma suyu tüketimi: 80 ~ 100m³ / s

1.5 Koruyucu atmosfer örtüsü
Koruyucu atmosfer kapağı, kristalleştirici içindeki sıvı seviyesini korumak, oksit cürufunun kusurlarını azaltmak için gaz koruyucu ajan (endüstriyel gaz) yoluyla olabilir.

1.6 Su soğutma sistemi
Su soğutma sistemi esas olarak sensör hattı, bir bobin, bir su ceketi, bir su soğutmalı kablo, transformatör, faz denge reaktörü için üretim hattı ekipmanının soğutulması için kullanılır; bir su pınarı, durgun su toplayıcı ve ilgili borular, vanalar ve diğerlerinden oluşur, dönüş tipi kutu basınç ile ve seçilen Parti için iki tür basınç dahil; su basıncı, su sıcaklığı göstergesi, kontrol ve alarm, kilitleme gibi fonksiyonlara sahiptir.
Teknik parametre:
1.6.1 Giriş basıncı: 0.3 ~ 0.4MPa,

1.6.2 Giriş sıcaklığı: 5 ~ 45 derece,

1.6.3 Su tüketimi: 18 ~ 20t / s
1.6.4 Çıkış sıcaklığı: 55 than'dan az,

1.6.5 Sıcaklığın yükselmesine izin vermek: 20 less'dan az (maksimum giriş sıcaklığında),
1.6.6 Toplam sertlik (CAO): 10 mg'dan az eşdeğer / L,

1.6.7 Suya dayanıklılık: 2000 / cm'den büyük.

1.7 Hidrolik sistem
Fırın kaldırma devirme eritme için hidrolik sistem, açık ve kapalı bir fırın kapağı ve yürüme, kaldırma ve boşaltma, açma ve kapama öncesi ve sonrası yalıtım dökme fırını, hidrolik istasyon merkezi besleme basıncı sıvısı, elektro-hidrolik valf kontrolünü benimser.
Temel parametreler: yağ tankı (görünüm): 1300 * 900 * 700mm (paslanmaz çelik)
Etkili kapasite: 600L
Nominal çalışma basıncı: 16MP
Nominal akış hızı: 40L / dak
Yağ pompası motoru: 15kw * 2 (bir kullanım, bir bekleme)

1.8 Elektronik kontrol sistemi
Ünitenin elektrik kontrol sistemi sırasıyla kontrollü eritme fırını, kurşun döküm makinesi, su soğutma sistemi, hidrolik sistemdir, firmamız her bir bağlantının, kontrolün gereksinimlerine göre gerekli çalışma işlevlerini tamamlamak için olgun ve kararlı elektrik kontrol ekipmanları sağlar. sistemleri ve elektrikli bileşenleri kullanılan tüm yerli ve yabancı tanınmış üreticileri orijinal ürünün, ve bıraktı belirli bir marj kapasitesi, sağlamak için ekipman güvenilirlik ve uygulanabilirlik. Onların arasında:
İthal markalar tarafından tahrik edilen kılavuz döküm makinesi servo (Japonya Yaskawa 7.5kW servo sistemi) yüksek torklu dijital AC servo sistemi.

Ⅲ. Yuvarlak Kütük için Dikey Sürekli Döküm Üretim hattının Ekipman Bileşenleri Listesi

Hayır. Ekipman Adı ve Spesifikasyonu. birim miktar Uyarılar
1 Yarı sürekli döküm fırını Ayarlamak 1 600KWx2
2 10T filmaşin yarı sürekli döküm makinesi Ayarlamak 1
3 Kalıp arabası Ayarlamak 1
4 Kalıp Ayarlamak 1
5 Döküm makinesi iletim sistemi Ayarlamak 1
6 Döküm makinesi güç sistemi Ayarlamak 1
7 Kukla kalıp başı Ayarlamak 1
8 Uzunluk kontrol sistemi Ayarlamak 1
9 Soğutma suyu dağıtıcısı Ayarlamak 1
10 Hidrolik sistem Ayarlamak 1

11 Elektrik kontrol işletim sistemi ve 1
