Uygulama
Bu yukarı doğru sürekli döküm sistemi, parlak ve uzun oksijensiz bakır çubuk üretmek için kullanılır. Sistem doğrudan katod bakırdan parlak ve uzun oksijensiz bakır çubuk, bakır boru, yassı bakır çubuk ve diğer özel şekillendirilmiş bakır ürünlere kadar üretim yapabilmektedir.
Geleneksel külçe bakır külçesinden üretilen siyah bakır çubuk ile karşılaştırıldığında, bu yeni yukarı doğru sürekli döküm teknolojisinin ürettiği çubuk, daha iyi kalite, düşük üretim maliyeti, düşük yatırım ve üretimde kirlilik avantajına sahiptir.
Ana bileşenler
1) İndüksiyon ocağı
İndüksiyon fırını, fırın gövdesi, fırın çerçevesi ve indüktörden oluşur. Fırın gövdesinin dış kısmı çelik, iç kısmı ateş killi tuğla ve kuvars kumundan oluşmaktadır. Fırın çerçevesinin işlevi tüm fırını desteklemektedir. Fırın tabana ayak vidası ile sabitlenir. İndüktör bobin, su ceketi, demir çekirdek ve bakır halkadan oluşur. Yüksek voltaj tarafında su ceketi olan bobinler vardır. Gerilim 90V ila 420V arasında kademeli olarak ayarlanabilir. Alçak gerilim tarafında kısa devre bakır halkalar vardır. Bir elektrik devresi kurulduktan sonra, elektromanyetik indüksiyonla bakır halkada büyük akım akışı ortaya çıkabilir. Büyük akım, bakır halkayı ve fırına elektrolitik bakırın erimesini sağlayabilir. Su ceketi ve bobini su ile soğutulur. Soğutma suyu çevrilir ve soğutma suyu sistemi tarafından sağlanır.
2) Sürekli döküm makinesi, kılavuz rulo ve sınırlama cihazı
Sürekli döküm makinesi sistemin ana parçasıdır. Sıvı seviyesi ve kristalleştirici mekanizmasını takip eden çekme mekanizmasından oluşur. Çekme mekanizması AC servo motordan, iki çekme silindiri grubundan ve benzerlerinden oluşur. Dakikada 0-1000 kez aralıklı rotasyon yapabilir ve çekme çubukları tarafından sürekli olarak bakır çubuğu çekebilir. Aşağıdaki sıvı seviyesi mekanizması, kristalleştiricinin derininin bakır likidine sokulmasının göreceli olarak stabil olduğunu garanti eder. Her kristalleştirici tek başına değiştirilebilir ve kontrol edilebilir.
Kılavuz ruloların çerçevesi, sürekli döküm makinesinin üzerine kuruludur. Platform, destek, dikey kılavuz kasnağı ve silindirden oluşur. Bakır çubuğunu her çift kafalı rüzgar makinesine rahatsızlık vermeden yönlendirebilir.
Döküm hızını ve alım hızını frekans değiştiricilerle senkronize etmek için döküm makinesi ve alıcı makine arasında bir hız kontrol cihazı bulunmaktadır.
3) Çift kafalı sarma makinesi
4) Soğutma suyu sistemi
Soğutma suyu sistemi bir bisiklet sistemidir. Dondurucu, su ceketi, bobin için 0.2-0.4Mpa soğutma suyu sağlayabilir. 150M3 su havuzu, su pompası, tüp ve soğutma suyu kulesinden oluşur. Sisteme verilen suyun sıcaklığı 20 ℃ -30 ve su akış miktarı 50 M3 / H'dir.
Elektrik sistemi. Elektrik sistemi elektrik gücü ve kontrol sisteminden oluşmaktadır. Elektrik güç sistemi, tüm indüktörlere enerji dolabı üzerinden enerji sağlar. Kontrol sistemi kombine fırın, ana makine, çift kafalı rüzgar makinesi ve soğutma suyu sistemini sırayla çalışmalarını taahhüt eder. Kombine fırın kontrol sistemi, eritme ocağı sistemi ve tutma ocağı sisteminden oluşmaktadır. Eritme fırını işletim kabini ve tutma fırını işletim kabini sistemin yanına kurulur.
5) Elektrik kontrol sistemi
Makinenin ana elektrik kontrol sistemi çekme motorundan, asansör motorundan ve elektrik kontrol sisteminden oluşur. Çekme motoru sadece kontrol sistemi düzenlenmiştir. Her çift kafalı rüzgar makinesi tek başına kontrol edilir. Bir sarma kontrol panosu çift kafalı rüzgar makinesinin çerçevesine sabitlenmiştir. Kontrol düğmesi çerçevenin yüzeyine sabitlenmiştir. Soğutma suyu elektrik sistemi, su pompası odasının duvarında asılı olan bir kontrol kutusudur. İki su pompasını kontrol edebilir.
Akış şeması
Pirinç hurdası eritme fırınlarına şarj cihazı vasıtasıyla (kullanıcının ihtiyacına göre) birleştirilir (hammadde 1 # kırmızı bakır değilse, şirketimiz bakır saflığını gidermek için fırınları eritmeden önce reverberatory fırınını tasarlayabilir ve kurabilir) . W-tipi indüktörden sıvıya geçen bakır plaka, daha sonra geçiş deposundan tutma fırınına düzgün bir şekilde akar ve daha sonra kömürle kaplı yüzey boyunca sabit bir indirgeme prosesindedir, en sonunda, döküm tarafından bakır çubukla hızlıca kristalleştirilir. Yukarı yönlü bakırın yukarı doğru bakır çubuk işlemi ile kristalize edilmesi, aynı zamanda, dökme bakır çubuk , iki çekiş silindirinden aralıklı olarak yukarı doğru dökülür . Çekme makinesinden geçen bakır çubuk ve tekerlek gövdesi, hız ayar dişlisi, daha sonra otomatik sarım makinesine bakır çubuk sarmak için.
ÖDEME ÖĞESI
Ödeme süresi :% 30 T / T peşin,% 70 T / T teslimattan önce.
KURULUM DESTEĞİ
Satıcı, makinenin kurulumunu denetlemek için alıcının fabrikasına 2-3 servis mühendisi gönderecektir; Alıcı, ücreti için 100 ABD Doları / gün / kişi ödeyecektir. Seyahat masrafları ve konaklama masrafları alıcıya aittir.

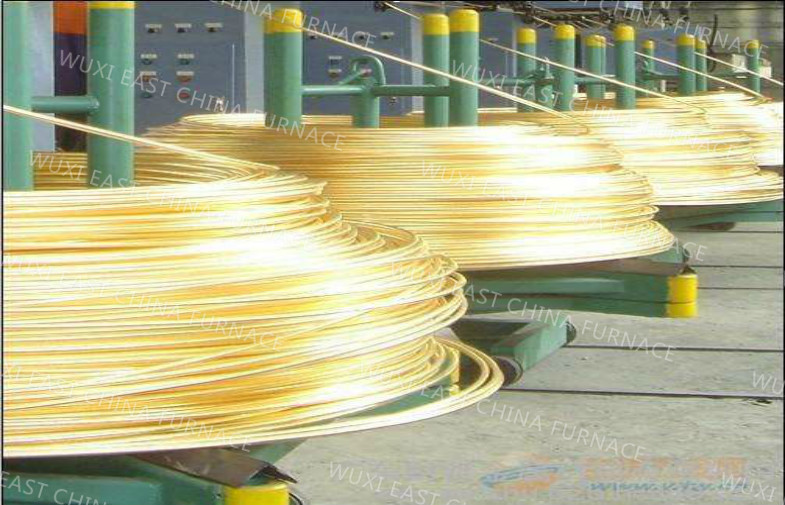

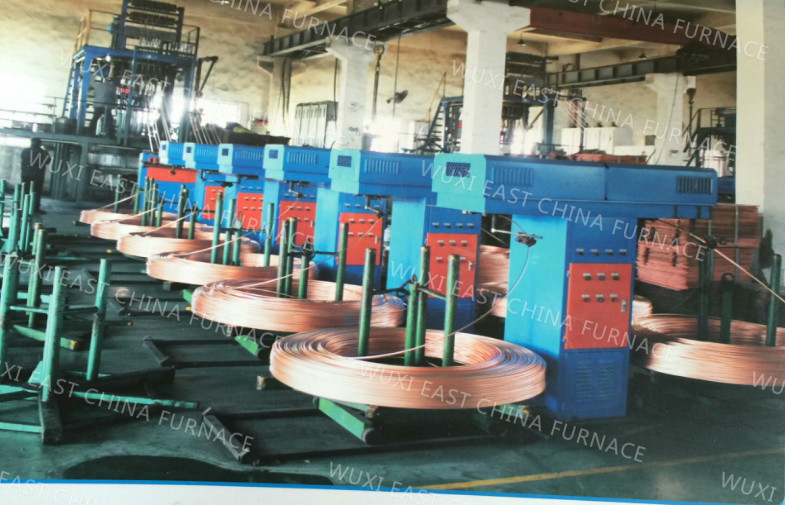

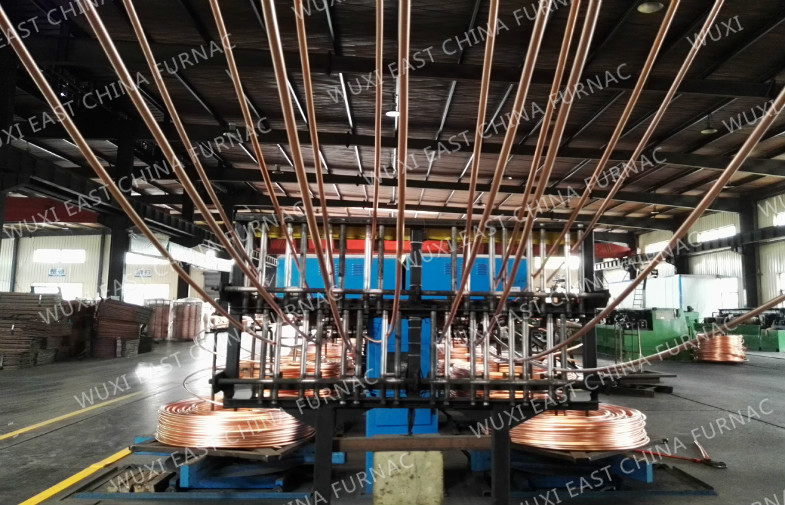

Ürün resimleri
