Kırmızı Bakır Şerit Bakır Kalıp Tüpü Sürekli Döküm Makinesi, Kütük Döküm Makinesi
1set
MOQ
$80,000.00 - $200,000.00
fiyat
Red Copper Strip Copper Mould Tube Continuous Casting Machine , Billet Casting Machine
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Wuxi, Çin
Marka adı: Jingjie
Sertifika: CE/ISO
Model numarası: 2 şerit bakır şerit CCM
Vurgulamak:

continue casting machine

,

continuous casting machinery

Ödeme & teslimat koşulları
Ambalaj bilgileri: Ahşap kutu, standart ihracat ambalaj
Teslim süresi: 20-30 iş günü sonra ödeme aldıktan
Ödeme koşulları: T/t veya l/c
Yetenek temini: aylık 50 setleri
Teknik Özellikler
Ürün malzemesi: Bakır Kalıp Tüpü Sürekli Döküm Makinesi

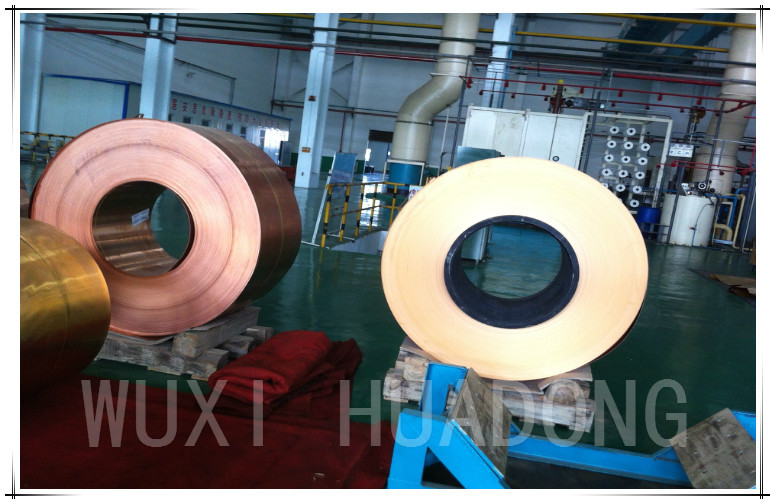

Ürün türü: Şerit levhalar
Kalınlık aralığı * genişlik aralığı: 10-30mm
Türü: Yatay
Bobin iç çapı aralığı: Φ (500--800) aa
Maks. bobinlerin dış çapı: Φ1600 mm
Dimension(L*W*H): Değişken
Genişlik: 150-650mm
Ürün adı: Kırmızı Bakır Şerit Yatay Sürekli Döküm Makinesi Hattı üretici
Koşul: Yeni
Hammadde: pirinç, bronz, bakır vb.
Frekans: 50hz veya 60hz
Kapasite: 1 ~ 30ton / gün
Satış sonrası servis: Mühendisler Yurtdışı hizmeti makine için kullanılabilir
Ürün Açıklaması

Kırmızı Bakır Şerit Yatay Sürekli Döküm Makinesi Hattı üretici

Ana oluşan parçalar:
1. indüksiyon ocağı
2. Çekiş makinası
3. Otomatik kesme makinası
4. soyma makinesi (havlayan makinesi)
5. Elektrik kontrol sistemi
6. Su soğutma sistemi
7. Toz giderme ekipmanı.

Kırmızı Bakır Şerit Yatay Sürekli Döküm Makinesi Hattı üretici

Ana teknik parametreler:

1. Döküm hızı: 1 ~ 30ton / gün

2. Şerit boyutu: 150mm ~ 650mm (genişlik)

10mm ~ 30 mm (kalınlık)

3. Fırın kısmı:

Kırmızı Bakır Şerit Yatay Sürekli Döküm Makinesi Hattı üretici

model

Erime

oran

Mini. erime kapasitesi Güç Anma gerilimi Anma sıklığı Faz Çalışma sıcaklığı Güç tüketimi (erime) Soğutma suyu basıncı
Erime Tutma
T / saat T kw kw V HZ o C KW.s / T mpa
GYT-200 0.2 0.15 60 30

380V / 50Hz,

veya gerektiği

3 1250 300 0,2-0,4
GYT-300 0.3 0.2 90 45 280
GYT-500 0.5 0.3 120 55 260
GYT-750 0.75 0.5 180 70 260
GYT-1000 1 0,55 240 70 260
GYT-1500 1.5 0.6 360 95 240
GYT-2000 2 0.7 480 120 240
GYT-3000 3 0.85 720 160 230

Kırmızı Bakır Şerit Yatay Sürekli Döküm Makinesi Hattı üretici

Süreç şeması:



1.Process

Üretim hattı ana ekipmanları

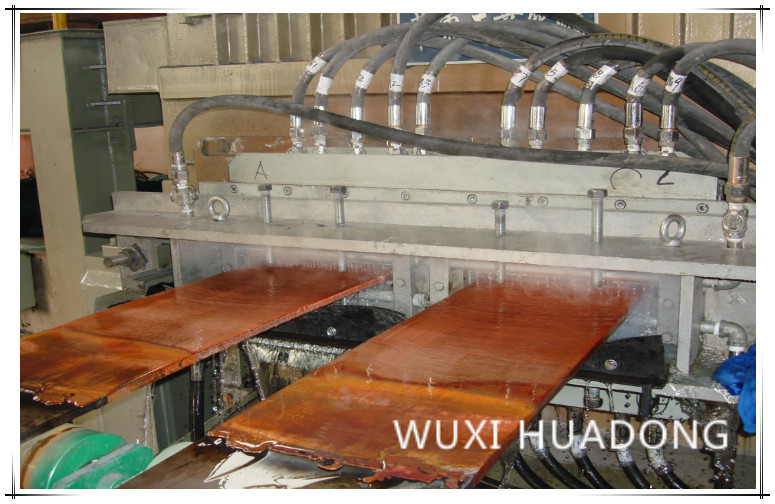

eritme ocağı, tutma ocağı, kalıp, mikro seyahatli geri dönüşümlü döküm makinesi, senkron kesme makineleri * 2, sarım makineleri * 3, hidrolik ünite, soğutma ünitesi ve elektromekanik kontrol ünitesi vb.
* 1.1 Saf metal veya özel gereksinimlerin dökümü için, yüzey altı kanal tipi eritme-tutma kombinasyonlu fırın veya kontrol edilebilir kanal tipi eritme tutma-tutma kombinasyonlu fırın kabul edilebilir;

* 1.2 Yuvarlak şekilli, boru şekilli ve özel şekilli kütükler üretmek için boydan boya senkronize testere makinası kullanılabilir;

* 1.3 Yuvarlak, tübüler ve özel şekilli kütüklerin üretilmesi için kütüklerin alınması ve depolanması için malzeme stok platformu benimsenebilir.


  2. BÜYÜK EKİPMAN TEKNİK PARAMETRELERİ

1.1 Döküm hızı :
Çekiş hızı 0-64 mm / sn (Kademesiz ayarlanabilir)
Geri tepme hızı 0-64 mm / sn (Kademesiz ayarlanabilir)
Optimum hat hızını soyun 90-120mm / dakika
1.2 Ekipman gücü :

Kombinasyon fırını:

maden eritme

Tutma

500kW

200kW

Çekiş makinesi 7.5kW
Hidrolik kesme gerilmesi 80T
1.3 Kesme kalınlığı 20 mm (maksimum)
1.4 C yağlama makinesi parametreleri

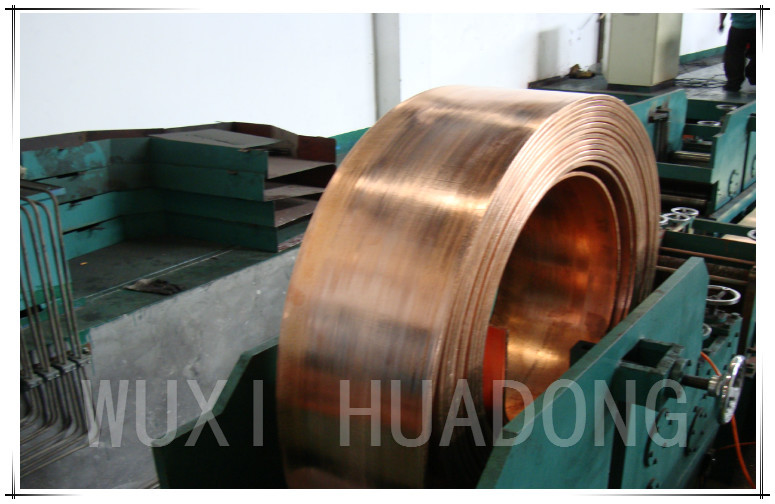

Sarma ağırlığı

6000Kg

Bobin İç Çapı

Φ500-800mm

Bobin çapı 1600mm
1.5 Makine gürültü değeri 85 dB'den az
1.6 Makine işlem hattının yüksekliği + 1000mm
1.7 Makine sürüş yönü Doğru sürücü
1.8 P dönüş kapasitesi
2 İplikler: 750-1200Kg / h genişlik: 470mm kalınlık: 25mm
Ekipman montaj makinesi gücü 700kw

3. ANA İŞLEM PARAMETRELERİ

1 Çıktı 750-1200Kg / saat
2 Sıcaklık ayar aralığı ≤1300 ℃
3 Isı yalıtım fırını sıcaklık kontrolü hassasiyeti ± 5 ℃
4 Dikey ve yatay tolerans

Yatay: + 0.10mm

Dikey: ± 0.20mm

5 İtme ve çekme ayar aralığı

İtme: 0-64mm / s ± 0.1mm (elektrotsuz)

Çekme: 0-64 mm / sn ± 0,1 mm (elektrotsuz)

6 Orak eğrisi 1.5 mm / m
7 Sürükleyici ayar aralığı

Sürükle: 0-64 mm / sn ± 0,1 mm (elektrotsuz)

Geri adım atma: 0-64 mm / sn ± 0.1 mm (elektrotsuz)

8 Maksimum hat hızını sürükleyin 120 mm / dak
9 Sargı ayar aralığı

Bobin İç Çapı Φ500-Φ800mm

Bobin dış çapı

10 Maksimum sarma hızı

250 mm / dakika

11 Elastik ayar aralığı 0,95-0,75
12 Bobinleme kulesi dgree ≤40m
13 Birim güç tüketimi 430kWh / ton


4. EKİPMAN PARÇALARI LİSTESİ

Yok hayır. Ekipman Adı ve Özellikleri birim miktar
1 Makine parçaları
1.1 Kombine fırınların eritilmesi ve bekletilmesi set 1
1.2 Kalıp set 2
1.3 Dragger set 1
1.4 Hidrolik kesici set 1
1.5 Sarma makinesi set 2
2 Hidrolik sistem
2.1 Kombine fırın hidrolik istasyonu set 1
2.2 Hidrolik kesici hidrolik istasyon set 1
2.3 Sürükle ve sarma makinası hidrolik istasyonu set 1
3 Elektrik kontrol sistemi
3.1 Güç frekansı elektrikli fırın kontrol sistemi set 2
3.2 Otomatik kontrol sistemi set 1
4 Ekipman ile teknik dökümantasyon set 2
4.1 Ekipman kurulum şeması dosya 1
4.2 Ekipman özellikleri dosya 1
4.3 Elektrik kontrol sisteminin temel diyagramı dosya 1
4.4 Kontrol panosu düzeni dosya 1
4.5 Ana elektrikli ekipman için ürün özellikleri dosya 1
4.6 Hidrolik sistem şeması dosya 1
4.7 PLC programı dosya 1

5. SATIŞ SONRASI HİZMET


1. Cihazın ana gövdesi bir yıllık ücretsiz garantiye sahip olacak ve özel bileşenler ayrıca ele alınacaktır;
2. Deneme-üretim döneminde (ekipman devreye alınmasından sonraki 3 ay içinde) firmamız takip hizmeti için profesyonel bir teknisyen gönderecektir;
Garanti süresi içerisinde kalite sorunu nedeniyle arıza meydana gelirse, firmamız bildirimi aldıktan sonra 72 saat içinde sorunu çözmek için sahaya personel gönderecektir;
Cihazın garanti süresi sona erdikten sonra firmamız, bildirimi aldıktan sonra 24 saat içinde etkin çözümler sunacak ve kullanıcı sorunu çözemezse, yalnızca maliyet giderlerini ödeyerek bakım çalışması için personel gönderecektir.
Yıllık ekipman revizyonu için firmamız, geri dönüş planını formüle etmede kullanıcılara ücretsiz olarak katılmak üzere profesyonel teknisyen gönderecektir;
Garanti süresi içerisinde firmamız, ekipmanın çalışma durumunu kontrol etmek ve saha hizmeti sağlamak için profesyonel teknisyeni sahaya gönderebilir.
Cihazın garanti süresi dolduktan sonra yılda bir kez davetiye ile bir kez tekrar ziyaret edilebilir.
3. Eğer şirketimiz, inovasyon ve iyileştirme puanlarına veya benzer ekipmanlar için yapıcı önerilere sahipse, kullanıcıyı zamanında bilgilendireceğiz.
