Double Conjoined Furnace Copper Continuous Casting Machine Φ8mm
1set
MOQ
negotiation
fiyat
Double Conjoined Furnace Copper Continuous Casting Machine Φ8mm
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Place of Origin: China
Marka adı: Jingjie
Model Number: GVT
Vurgulamak:

upward casting machine

,

continuous casting equipment

Ödeme & teslimat koşulları
Packaging Details: Packed in wooden case for outer packing
Delivery Time: 30 working days after received your payment
Payment Terms: T/T or L/C
Supply Ability: 10sets per month
Teknik Özellikler
Ürün malzemesi: Kırmızı bakır
Ürün: Çubuk telli
Ürün çapları: Φ8mm
Erime hızı: 300kg / saat
Fırın tipi: Çift yapışık fırın
İplik: 6
Eritme fırını gücü: 80kW
Fırın gücü tutma: 80kW
Ürün Açıklaması

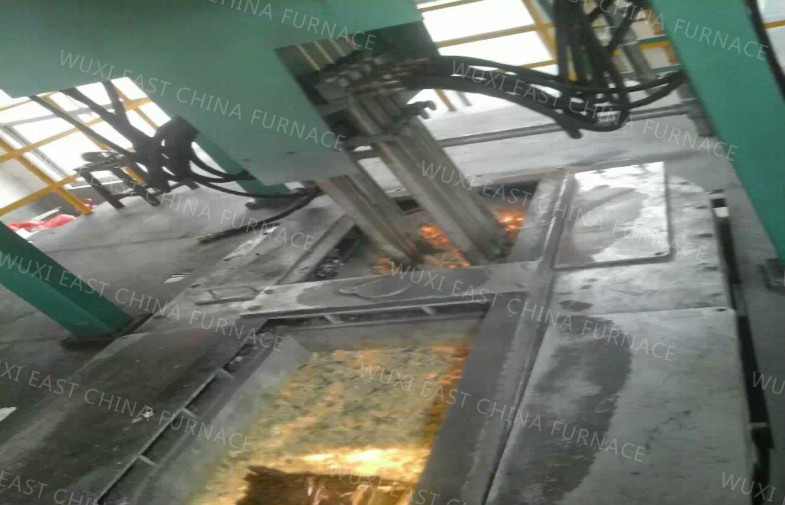

Upcasting süreci oksijensiz bakır çubuk Φ8mm 6 tellerinin sürekli döküm üretim hattı

Ekipman Bileşimi

Bakır borular için tipik bir kaplama ünitesi, yüzey altında metal akan bir şebeke frekanslı özlü eritme-tutma kombine fırını, bir kristalleştirici, bir soğutma suyu dağıtım sistemi, bir servo c

Ekipman Bileşimi

Eritme fırını (hidrolik titing tipi), tutma fırını, upcasting makinesi, tekerlek çerçeve ,, frekans dönüşüm çift kutuplu sarma makinesi, su soğutma sistemi, sıcaklık ölçüm sistemi, elektrikli kontrol sistemi

Ekipmanın ana teknik parametreleri

Çekirdek frekans indüksiyon ocağı

(1)

Üretim çeşitliliği

T2 bakır çubuk (hammadde elektrolitik bakır, parlak tel)

(2)

Fırın tipi:

Çift yapışık fırın

(3)

Fırın yapısı

Hidrolik titing eritme fırını gücü

(4) Eritme fırını gücü

80kW

(5) Tutma fırını gücü

80kW

(6) Sıcaklık kontrolü akıllı
(7) Fırın gerilimi 380V ± 10
(8) Trafo kapasitesi 210KVA
(9) Fırın frekansı

50HZ

(10) Transformatör kontrol modu Kontaktör kontrolü
(11) Transformatör seviyesi Level9
(12) Erime oranı

300 kg / H

(13)

Eritme fırını kapasitesi

2500kg
(14)

Geçiş alanı

500kg
(15)

Tutma fırını kapasitesi

2500kg
(16)

Soğutma suyu basıncı

0,2 ~ 0.3MPa
(17)

Soğutma suyu tüketimi

8m 3 / s
(18)

Kaza suyu

5m 3 / s
(19)

Giriş suyu sıcaklığı

≤35 ℃
(20)

Çıkış suyu sıcaklığı

≥50 ~ 55 ℃

Sürekli döküm ünitesi

(1)

Döküm çubuk sayısı

6strands

(2)

Döküm çubuğu özellikleri

Φ8
(3)

Sürüş yöntemi, PLC kontrolü

AC servo sürücü

(4)

Döküm hızı

0 ~ 3000mm / dakika,

Kademesiz ayarlanabilir

(5)

Döküm aralığı

3.0 ~ 5.0 mm / yükseklik

(6) Seviye hassasiyeti <30
(7) Kaldırma hızı 50 mm / dakika
(8) Servo motor gücü

4.4KW

(9) Sıvı seviyesi izleme hassasiyeti ± 2 mm

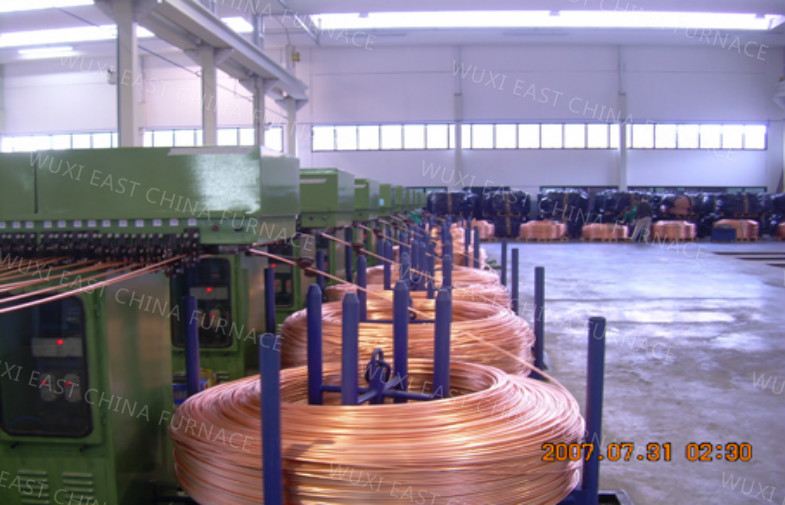

Frekans dönüşüm çift kutuplu sarma makinesi

(1) Sarmal güve Otomatik, Frekans dönüştürme
Sarma hızı 300 ° 2500mm / dakika

Yolu ayarla

Potansiyometre

(2)

Rulo ağırlığı

Yaklaşık 2 ~ 3T



ANA EKİPMAN YAPILANDIRMASI VE TEDARİK ARALIĞI

Cihaz adı miktar düşünce
1 Çekirdekli güç frekanslı indüksiyon ocağı (80KW) İki gövdeli fırın 1 takım Fırın gövdesi, fırın gövdesi bracke
sensor 1 takım Demir çekirdek, bobin, su ceketi, kanal 1
Fırın kapağı 1 takım
Fırın yapı malzemesi 1 takım Kuvars kumu, yalıtım malzemesi, refrakter tuğla
2 Fırın elektrik kontrolü Fırın elektrik kontrolü 1 takım Bir adet elektrik kabini, bir adet kontrol kabini
Fırın sıcaklık algılama 1 takım Sıcaklıklı ekran dolabı
3 Sıcaklık ölçüm sistemi Su girişi saptırma cihazı 1 takım Valf, basınç göstergesi, vb.
Kalıp sıcaklığı algılama tertibatı 1 takım
Toplam su sıcaklığı 1 takım
4 Sürekli döküm makinesi Üst kurşun sürekli döküm makine çerçevesi 1 takım
AC servo motor ve hız düşürücü 1 takım
Kılavuz tekerlek 2 takım
Çekiş tahrik sistemi 1 takım
Kalıp askı aparatı 1 takım
Kalıp için su soğutma sirkülasyon cihazı 1 takım
5 Elektrik kumanda panosu sürücü 1 takım
İnsan-makine arayüzü 1 takım
PLC denetleyici 1 takım
Kaldırma sistemi 1 takım
Sıvı seviyesi izleme sistemi 1 takım
6 Kalıp montajı Bakır çubuk kalıbı 2 takım
Hızlı bağlayıcı 4 takım
Koruma kılıfı 10 takım On İçeren Grafit Kalıp
7 Çift çubuk sarma makinesi Teleferik 1 takım
Çıkış tepsisi 2 takım


TESLİMAT TARİHİ
Sözleşme yürürlüğe girdikten sonra 75 gün içinde teslim edilecektir.
