SICAK ROLL DEĞİRMEN İŞLEME EKİPMANI
Tasarım temeli
1 Hammadde özellikleri: 100 × 100 × 2000mm
2 nihai ürünler spec: Φ10 ~ Φ28mm sıcak haddelenmiş deforme çubuk,
boy kesme 12m
3 Saatlik çıkış: 10t / s
Haddeleme tipi ve haddehane yapılandırma
1 Haddehane düzeni tipi yarı sürekli olarak benimser.
2 min. Bölüm Φ10mm deforme çubuk 75 × 75mm dayalı
kütükler, haddeleme geçişleri 15'tir.
3 Yuvarlama geçişlerini kademeli olarak azaltmak için “bir servis standı” türü benimseyin.

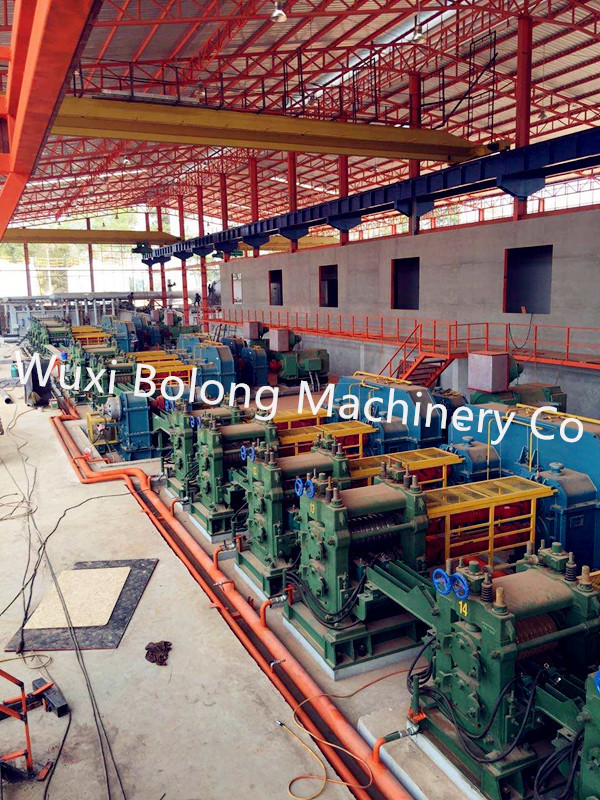

4 Tüm üretim hattında toplam 11 adet hadde makinesi bulunmaktadır.
×400 × 1 pürüzlü haddehane, Φ300 × 6 ara haddehane dahil
ve Φ300 × 2 × 2 finiş değirmeni.
5 Haddehane sürücüsü: Φ400 × 1 kaba haddehane AC motordur. Φ300 6 ×
ara haddehane "bir AC motor altı sürücüler" dir.
bitirme haddehanesi “bir adet DC sürücü” dir
Φ300 x2 x 2
6 Son ürünlerin en yüksek haddeleme hızı Φ10mm yuvarlanma anlamına geliyor
deforme çubuk 8m / s'dir.
Ekipman karakteristik
1. Haddehane standı önceden gerilmeli tipini benimser. Bu tip yüksek
sertlik ve rulo değiştirmek kolaydır.
2. Haddehanenin sürüşü redüktörü ve dubleksi benimsemek
iki dereceli redüksiyon birleşik şanzıman. Bu tip aşağıdaki avantajlara sahiptir:
Düşük ağırlık, küçük hacim, ekonomik alan işgal, düşük maliyet vb.
Dişli mili malzemesi: 42CrMo dövme, Tekerlek dişli malzemesi ZG35CrMo,
Kutu yapısal parçalardan oluşmaktadır.
3. Soğutma yatağı giren silindir masa pnömatik serbest benimser
Hafif ekipman avantajına sahip giriş tipi, basit, düşük
önlük plakası tipine göre maliyet ve kolay bakım
cihaz.
4. Son-kırpma ve çok uzunluklu uçan kesme kabul
pnömatik kavrama frekansı hızını kontrol eder, dönüş tipi. Bu tarz
uçan makas, düşük motor gücü, basit elektrik avantajı vardır
Start-stop uçan makas ile karşılaştırıldığında kontrol ve düşük yatırım.
5. The bundling mekanik pnömatik kombine tip benimser
otomatik makine ve paketleme için malzeme .56,5mm tel çubuktur.
Proses ekipmanı listesi
| Yok hayır | Ekipman adı | Adet | birim ağırlık (±) | Genel Toplam ağırlık (±) | Ana performans |
| 1 | Gruplama braketi | 1 set | 5 | 5 | Tipi: hidrolik kütük pusher gruplama Braket depolanmış kütük maks. Adet: 40pcs Braket depolanmış kütük maks. Ağırlık: 3.5t Kütük itici: İtme: 25KN İtme hızı: ileri 0.05m / s, geriye doğru 0.1m / s İnme: 1350mm |
| 2 | Fırın şarj silindiri masa | 2 grup s | 4.8 | 9.6 | Tipi: merkezi sürüş, tersinir Rulo: φ240 × 650mm Silindir aralığı: 890mm Silindirin doğrusal hız Yüzey: 1 m / s Sürüş motoru: AC15KW |
| 3 | Kütük itici | 1 set | 3.5 | 3.5 | Tipi: hidrolik kütük pusher İtme: 100KN İnme: 650mm İtme hızı: ileri 0.05m / s, geriye doğru 0.1m / s Hidrolik silindir: φ150 / φ105mm Sistem basıncı: 10MPa Çalışma yağ basıncı: 6.3MPa |
| 4 | Tampon | 1 set | 0.5 | 0.5 | Tür: bahar tamponu |
| 5 | Besleme braketi | 1 set | 1 | 1 | Tip: yapısal parça |
| 6 | Kütük makinesi | 1 set | 5 | 5 | Tipi: araba yatay hareketli zincir İtme: 0.2KN İtme hızı: 0.875m / s İnme: 4000mm Sürüş motoru: AC7.5KW |
| 7 | Fırın dışarı rulo tablo | 2 grup s | 4 | 8 | Tip: merkezi sürüş, geri dönüşümlü Rulo: φ240 × 600mm Silindir aralığı: 1000mm Silindirin doğrusal hız Yüzey: 2 m / s Sürüş motoru: AC7.5KW |
| 8 | Makine önce çalışma silindiri masa | 1 grup | 8 | 8 | Tip: merkezi sürüş, geri dönüşümlü Rulo: φ240 × 900mm Silindir aralığı: 1000mm Silindirin doğrusal hız Yüzey: 2.6m / sn Sürüş motoru: AC15KW |
| 9 | Rough400 kaba haddeleme değirmen | 1 durmak | 60 | 60 | Stand tipi: üç rulo önceden gerilmeli tip Rulo: φ400-φ350 × 800mm Makara maksimum açıklığı: 50mm Maks. Haddeleme kuvveti: 1000KN Maks. Haddeleme torku: 30 × 2KN. Volan: φ1800mm Ana motor: AC800kw |
| 10 | Çift katmanlı rulo tablo | 1 set | 10 | 10 | |
| 11 | Ara rulo tablo | 1 grup | 5 | 5 | Tipi: merkezi sürüş, tersinir Rulo: ×200 × 700mm Silindir aralığı: 1000mm Silindirin doğrusal hız Yüzey: 2.6m / sn Sürüş motoru: AC7.5KW |
| 12 | 1 # son-kırpma uçan makas | 1 set | 8 | 8 | Tipi: pnömatik debriyaj, frekans kontrolleri hız, döner tip Kesim maks. Bölüm: 1500mm² Kesme sıcaklığı ≥850 ℃ Sürüş motoru: YTSZ30KW |
| 13 | Φ300 6 × orta düzey sürekli yuvarlanma değirmen grubu | 1 durmak | 80 | 90 | Stand tipi: iki rulo önceden gerilmiş Rulo: φ330-φ280 × 600mm Makara maks. Açılış: 30mm Maks. Haddeleme kuvveti: 600KN Maks. Haddeleme tork: 15 × 2KN. Ana motor: AC630Kw |
| 14 | tekrarlayıcı | 4 takım | 1.5 | 6 | Tip: yapısal parça |
| 15 | ×300 × 2 terbiye sürekli yuvarlanma değirmen | 2 grup s | 20 | 40 | Stand tipi: önceden gerilmiş tip Rulo: φ330-φ280 × 600mm Makara maks. Açılış: 20 mm Maks. Haddeleme: 250KN Maks. Haddeleme torku: 4.5 × 2KN. Ana motor: DC450Kw |
| 16 | 2 # son-kırpma uçan makas | 1 set | 8 | 8 | Tipi: pnömatik debriyaj, frekans kontrolleri hız, döner tip Kesim maks. Bölüm: 250mm² Kesme sıcaklığı ≥850 ℃ Sürüş motoru: YTSZ30KW |
| 17 | Dikey döngü | 1 set | Tipi: pnömatik döngü yukarı ve aşağı Döngü başlangıç yüksekliği: 320mm | ||
| 18 | Kalan ısı sonra tedavi sarma makinası | 1 set | 2.5 | 2.5 | |
| 19 | Tutam rulo | Tip: pnömatik sıkma, frekans kontrolleri hız Rulo: φ240 × 60mm Silindir yüzeyinin doğrusal hız: 4.5 ~ 9m / s | |||
| 20 | Çok uzunluklu uçan makas | 1 set | 8 | 8 | Tipi: pnömatik debriyaj, frekans kontrolleri hız, döner tip Kesim maks. Bölüm: 150mm Kesme sıcaklığı: ≥600 ℃ Sürüş motoru: YTSZ 37Kw |
| 21 | Son sıkma rulosu | 2 takım | 2.5 | 5 | Tip: pnömatik sıkma, frekans kontrolleri hız Rulo: φ240 × 60mm Silindir yüzeyinin doğrusal hız: 4,5 ~ 8 m / s Sürüş motoru: YTSZ11KW |
| 22 | Soğutma yatağı cihaz girme | 1 set | 35 | 35 | Tip: tekerlekli olmayan masa pnömatik girme Giriş süresi: 1.5s / zaman |
| 23 | Soğutma yatağı | Tip: adım adım Etkili alan: 4.5 × 42m² Vites aralığı: 90mm Sabit vites aralığı: 500mm Hareketli vites aralığı: 500mm Adım süresi: 2s / zaman Sürüş motoru: AC55Kw | |||
| 24 | Hizalama cihazı | 1set | 3.5 | 3.5 | Tipi: tek sürüş zinciri Rulo: ×100 × 400mm Makara yüzeyinin doğrusal hızı: 0.2m / s Sürüş motoru: AC1.5KW |
| 25 | Soğutma yatağı çıkış cihazı | 1set | 30 | 30 | Tipi: hidrolik enine destek dışarı tipi Döner süresi: 6s / zaman |
| 26 | Soğutma yatağı çıkış rulosu | 5groups | 2 | 10 | Tip: kayış merkezi sürüş Rulo: ×200 × 700mm Silindir aralığı: 1000mm Makara yüzeyinin doğrusal hızı: 2.5m / s Sürüş motoru: AC7.5KW |
| 27 | Nihai ürün kesme makinası | 1set | 10 | 10 | Tip: Üst kesim tipi hidrolik makas Son ürün Kesme kuvveti: 1600KN Bıçak genişliği: 800mm Bıçak açılması: 160mm Kesme süreleri: 6 kez ／ dak |
| 28 | Sonra silindir tablo kesim | 1GRUP | 5 | 5 | Tip: kayış merkezi sürüş Rulo: ×200 × 700mm Silindir aralığı: 1000mm Makara yüzeyinin doğrusal hızı: 2.5m / s Sürüş motoru: AC7.5KW |
| 29 | Uzunlamasına kesmek bölme | 1set | 0.2 | 0.2 | Tip: pnömatik kaldırma Baffle açılış: 150mm |
| 30 | Bar transferi makine girişi makaralı masa | 1GRUP | 6 | 6 | Tip: kayış merkezi sürüş Rulo: ×200 × 700mm Silindir aralığı: 1000mm Makara yüzeyinin doğrusal hızı: 2.5m / s Sürüş motoru: AC7.5KW |
| 31 | Bar transferi makine | 1set | 5 | 5 | Tipi: pnömatik kaldırma, zincir tipi transfer çubuğu Zincir zift: 38.1mm Zincir aralığı: 1600mm Aktarım hızı: 0.6m / s Sürüş motoru: AC11Kw |
| 32 | Koleksiyon hizalama aygıtı | 1set | 0.275 | 0.275 | Tip: pnömatik itme plakası tip |
| 33 | Toplama cihazı | 1set | 2.5 | 2.5 | Tipi: çift kanallı döner tip Toplama ağırlığı: 3500kg Kanal değiştirme rotary süre: 6,8 Sürüş motoru: AC7.5KW |
| 34 | Toplama tükendi makaralı masa | 1GRUP | 4.5 | 4.5 | Tipi: zincir merkezi sürüş Rulo: ×200 × 400mm Silindir aralığı: 800mm Silindirin doğrusal hız Yüzey: 0.52m / sn Sürüş motoru: AC7.5KW |
| 35 | Paketleme makinesi | 1GRUP | 4 | 4 | Tip: pnömatik kaldırma ve düşen, mekanik rotasyon birleşik tip Paketleme maks. Dış çap: 350mm Bir demetleme zamanı: 8s Sürüş motoru: AC1.5KW |
| 36 | Paketleme makinesi çıkış makarası tablosu | 1set | 3 | 3 | Tipi: zincir merkezi sürüş Rulo: ×200 × 400mm Silindir aralığı: 1000mm Silindir yüzeyinin doğrusal hız: 0.52m / s Sürüş motoru: AC7.5KW |
Bu bizim müşterinin planı, biz sıcak haddehane tasarımı ve üretimi için özel gereksinimlerinize göre yapacağız.
