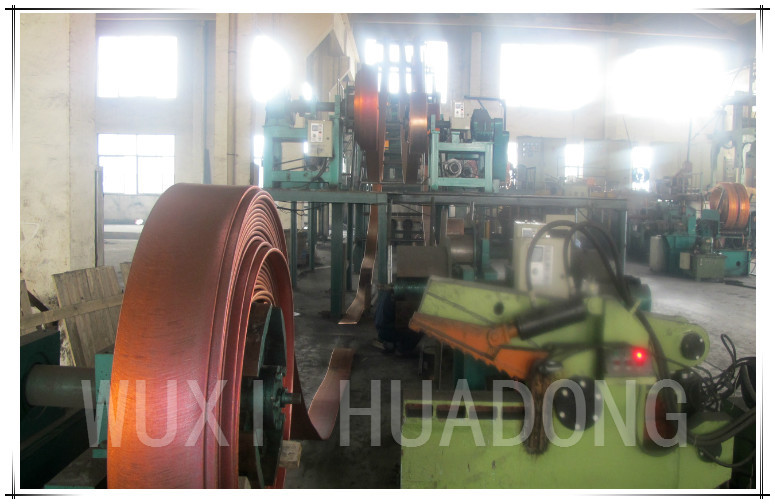

Bakır Magnezyum Şeridi Yukarıya Doğru Sürekli Döküm Makinesi 2.5T Nominal Kapasite
Üretim hattının teknik parametreleri
1, üretim hattı süreci
Besleme, eritme, statik, ısıl yalıtım, kristalleşme, çekiş, dayak, testere ve kesme
2, üretim hattı ekipmanları
İki yapışık frekans çekirdekli indüksiyon ocağı 1set
Alaşımlı bakır kurşun kalıp 2set
Dört sütun servo sürücü kurşun makinesi 1 set
2 makaralı makaralı makara
3, üretim hattı ekipmanları ana teknik parametreler
3.1 İki bağlı frekans çekirdekli endüksiyon ocağı
Elektrikli fırın: 120KW tutma + 210KW erime
3.1.1 Erime Bölümünün Ana Teknik Parametreleri
(1) anma gücü: 210KW;
(2) anma gerilimi: 380V;
(3) frekans: 50HZ;
(4) erime hızı: 750kg / sa (+ +);
(5) nominal kapasite: 2.5t;
(6) Güç tüketimi: 280kwh / t'den az;
(7) güç faktörü: 0,95-1 (tazminattan sonra);
(8) fırının maksimum sıcaklığı: 1350.
3.1.2 Holding'in temel teknik parametreleri
(1) anma gücü: 120KW;
(2) anma gerilimi: 380V;
(3) frekans: 50HZ;
(4) nominal kapasite: 3.5t;
(5) güç faktörü: 0.95-1 (tazminattan sonra);
(6) fırının maksimum sıcaklığı: 1350.
3.2 bakır alaşımlı kurşun kalıp
Kurşun döküm özellikleri: geniş 450mm * kalınlık 14mm * 2
3.3 dört servo sürücü kadar sütun makine
(1) servo motor gücü: 4.4KW;
(2) kurşun döküm hızı: 50-150mm / dak
(3) kurşun döküm yöntemi: Kurşun - durdur - Kurşun - durdur - geri çekilme - durdur - çevrimiçi olarak ayarlanabilen iki çeşit işlem parametresi;
(4) çıkış: 10t'dan fazla;
3.4 Çekirdek makaralı sarıcı
(1) rulo malzemesinin kalınlığı: 15 mm maks;
(2) yuvarlanma genişliği: 450 mm;
(3) kıvrılma çapı: 500mm çap;
(4) kıvrılma ağırlığı: maksimum 8 t;
(5): Maksimum 2100mm kıvrılma çapı;
(6) motor gücü: 3kw;
(7) Hız düşürücü oranı: 1003.
4, üretim hattı ekipmanları ana bileşimi
4.1 İki yapışık frekans çekirdekli indüksiyon ocağı
Elektrikli fırın temel olarak bir fırın örtüsü, bir fırın kabuğu, bir endüksiyon gövdesi, bir destek, bir elektrikli kontrol sistemi, bir sıcaklık ölçüm sistemi ve ekipmanın bir soğutma sisteminden oluşur.
Fırın kabuğu ve üst fırın gövdesinin alt braketi, Q235 çelik levha ve çelik plaka ile kaynaklanır ve eritme indüksiyon gövdesinin alt kısmı ve ısı yalıtım indüksiyon gövdesi, üst fırın gövdesi ile bir flanş boyunca birleştirilir. Erime oluğu kırmızı bakır dökümden yapılmıştır; Japonya Z10 silikon çelik laminasyonları ile yüklü; çift cam şerit sargılı dikdörtgen bakır sargılı sargı ve iyi yalıtım, güçlü soğutma etkisi; su soğutma ceketi, paslanmaz çelik levha 1Cr18ni9Ti kalınlığı 3mm paslanmaz çelikten imal edilmiştir, yüksek mukavemet, titreşim manyetik efekti iyidir Fırın haznesi üç boşluğa bölünür, erime haznesi, ara aşırı boşluk, ısı yalıtım boşluğu. Malzeme fonksiyonunun erime odası; Aşırı oyuk, esas olarak statik bakır sudur; fırın sıcaklığının erimiş fırın malzemesi sıcaklığının, fırın ısısının ısı yalıtımı üzerindeki etkilerini azaltır, ısı koruma boşluğu esas olarak, çekme çubuğunun, kararlı erimiş bakır ve kararlı sıcaklık sağlamasını sağlamaktır.
İki yapışık frekans çekirdekli indüksiyon ocağı kontrol sistemi, eritme ve yalıtım bölümü, basıncı ayarlamak için kendi kendine bağlama gerilimi ayar transformatörü kullanılır, 380V, 340V, 300V, 270V, 240V, 210V, 180V, 150V, 120V, 90V voltaj ayarlanabilir basınç profili (hat). Ergitme, ısı yalıtımı fırın sıcaklık kontrolü, anahtar manuelde olduğunda, elektrik fırınının güç çıkışını kontrol etmek için bir transformatörün çıkış voltajını düzenlemek için voltaj düğmesinin yapay olarak düzenlenmesi; Anahtar, transformatör basıncının çıkış gerilimini ayarlamak için yapay akıllı sıcaklık kontrol cihazı tarafından otomatik kontrol sisteminde düzenlendiğinde. Eritme kısmının ısı yalıtım kısmında bir otomatik sıcaklık kontrol sistemi düzenlenmiştir. Termokupl yatay bir yerleştirme tipidir ve ısı yalıtım kısmı bir yerleştirme tipidir.
4.2 bakır alaşımlı kurşun kalıp
Kalıp bir soğutma ve iki soğutmadan yapılır. Soğutma ceketi ısıya dayanıklı çelikten, diğer parçalar ise soğuk haddelenmiş çelik sacdan yapılmıştır. Soğutmanın homojenliğini sağlamak için kalıbın içinde su oluğu ile kalıbın yön akışındaki soğutma suyu üzerinde.
Soğutma suyu dağıtım sistemi, kalıbın soğutulması için özel olarak tasarlanmıştır. Sistem, kullanıcının su sistemini izlemesi ve ayarlaması için uygun olan bir su giriş debimetresi ve bir su çıkış termometresi ile donatılmıştır. Kristalleştiricinin su beslemesinin dengesini sağlamak için, kristalleştiricinin su sıcaklığı kontrol sisteminin eklenmesi, kalıp su sıcaklığının değişmesi durumunda, sıcaklık kondansatörü akıllı elektrik kontrol vanası, bir sıcaklık denetleyicisinden oluşur akıllı elektrik kontrol vanasına sinyal aktarımı, sistem akıllı elektrik kontrol vanasına sinyal gönderir, verilen sinyale göre akıllı elektrik kontrol vanasına sinyal gönderir, su akışının büyüklüğünü otomatik olarak kontrol eder, böylece otomatik ayarlama plakalı kondansatörün soğutma yoğunluğunu, kalıp su sıcaklığının kararlılığını sağlamak için.
4.3 dört sütunlu servo sürücü lead makinesi
Üst kılavuz makinesi dört dik direk, bir üst ve alt hareketli vida çubuğu, bir servo güç parçası, bir güç aktarma parçası, bir presleme çekme silindiri parçası ve bir işlem işletim sisteminden oluşur.
Dört direkli dirsek içi boş bir kare boru kaynağından oluşur, yukarı ve aşağı hareketli filmaşin kısmı motor, sonsuz dişli ve sonsuz dişli redüktörü, zincir ve filmaşin güç iletim sisteminden oluşur.
Bekletme fırını bakır su seviyesi değiştiğinde, bakır su seviyesi izleme tespit sistemi vasıtasıyla, sinyali taşıyıcı talimatlarının otomatik kontrol sistemine motora, motora, motora cep telefonundaki talimatlara göre iletir ve bakır su seviyesi değişiklikleri de geçer. Sıvı seviye izleme sistemi, sinyali besleme alarm sistemine, alarm alarmlarına ileterek operatörün beslendiğini gösterir.
Çekiş makinesinin çekişi, bir servo motor, bir hız düşürücü, bir dişli sistemi, bir şanzıman mili, bir çekiş silindiri ve bir presleme silindirinden oluşur.
Süreç işletim sistemi esas olarak, PLC ve insan-makine arayüzü tarafından kontrol edilen işletim platformu, servo sistem, 10.5 inç renkli insan-makine arayüzü, kontaktör ve bir düğmenin anti parazitinden oluşur, arayüz hızı görüntüleyebilir,
4.4 Çekirdek makaralı sarıcı
Bir çerçeve, bir güç iletim sistemi ve bir tel toplama plakasından oluşur. İskelet, çelik I kirişiyle kaynaklanır ve tahrik bir motor, bir hız düşürücü, bir şanzıman şaftı bileşiminden oluşur; motor hızını kontrol etmek için motor frekansı değişimi için frekans modülatörü ile hız.
Alma diski bir disk gövdesi ve şişme mekanizması içermektedir. Şerit bir rulo olduğunda, büzülmenin genleşme mekanizması tarafından dışarı çıkar.
5. üretim hattı tedarik kapsamı
HAYIR. | ADI | MİKTARI |
1 | 750kg / 500kg elektrik dolapları | her 1 set |
2 | Yukarı otomatik kontrol kabini | 1set |
3 | Dört sütunlu servo tahrik makinası | 1set |
4 | Rulman | 2adet |
5 | Silindir tüpü | 12pcs |
6 | 750kg / 500kg demir çekirdek | her 1 set |
7 | 750kg / 500kg su ceketi | her 1 set |
8 | 750kg / 500kg bobin | her 1 set |
9 | 750kg / 500kg bakır kanal | her 1 set |
10 | alaşımlı bakır kurşun kalıp montajı | 2sets |
11 | grafit kalıp | 4 adet |
12 | çekirdek makaralı sarıcı | 2sets |
13 | iki bağlı indüksiyon ocağı gövdesi | 1set |
14 | S mezun termokupl | 2adet |
15 | Termokupl koruyucu kılıf | 2adet |
16 | Silisyum karbür koruyucu kılıf | 4 adet |
17 | Yukarı kurşun kafa | 2sets |
18 | Hızlı bağlayıcı | 10 parça |
19 | Kuvars kumu | 7tons |
20 | Refrakter tuğlalar | 1set |
21 | Plaka tipi kondenser | 1set |
22 | Akıllı elektrik kontrol vanası | 1set |
6, teknik bilgi üretim hattı sağlamak
(1) medeni koşulların üretim hattı;
(2) elektrik kontrol şeması;
(3) yedek parça çizimi;
(4) kullanım kılavuzu;
