Bakır Çubuk 8mm Yatay Cooper Sürekli Döküm Makinesi 50Hz 3 Faz
Ⅰ. Özellikler:
1. döküm özellikleri türleri
* Pirinç Cooper Bronz
1.1 Çubuk tel kütükler (yuvarlak şekilli)
* a. Çap aralığı Φ (18–300) mm
* b. Üretim hattı sayısı
* 1-- 12 satır (bölüm koşullarına göre)
Ⅲ. Başlıca Teknik Parametreler:
1. frekans çekirdek con bim ed fırın (pirinç alaşım 63% bakır + 37% çinko)
(Pirinç Alaşım% 57 Bakır +% 42 Çinko)
| 1.1 | Toplam Anma Gücü: | ||
| Erime Bölümü | 120kW | ||
| Tutma Bölümü | 80kW | ||
| Toplam güç | 200KW | ||
| Üretim kapasitesi | 5T / Gün | ||
| 1.2 | Erime Bölüm Parametreleri: | ||
| Nominal Gerilim | 380V | ||
| Faz Sayısı | 3Phases | ||
| Sıklık | 50Hz | ||
| Maksimum Erime Oranı | 300KGS / H | ||
| Nominal Gerilim | 380V | ||
| Sıklık | 50Hz | ||
| Maksimum Erime Oranı | 300KGS / H | ||
| Isıtma Sıcaklığı | ~ 1250 0 ℃ | ||
| Bekletme Sıcaklığı | 1000-1250 ℃ | ||
| Voltaj Regülasyon Seviyesi | 90,120,150,180,210,240,300,340V | ||
| Soğutma Modu | Su Soğutma | ||
| Soğutma Suyu Sıcaklığı | ≤40 ℃ | ||
| Soğutma Suyu Miktarı | 10 ° 20T / H | ||
| Soğutma Suyu Basıncı | 0,2 ~ 0.4MPa | ||
| 1.3 | Tutma Bölümü Parametreleri: | ||
| Nominal Gerilim | 440V | ||
| Faz Sayısı | 3 Aşama | ||
| Sıklık | 50Hz | ||
| Isıtma Sıcaklığı | ~ 1250 0 ℃ | ||
| Bekletme Sıcaklığı | ~ 1250 1000 ℃ | ||
| Voltaj Regülasyon Seviyesi | 90,120,150,180,210,240,300,340V | ||
| Soğutma Modu | Su Soğutma | ||
| Soğutma Suyu Sıcaklığı | ≤40 ℃ | ||
| Soğutma Suyu Miktarı | 10 ° 20T / H | ||
| Soğutma Suyu Basıncı | 0,2 ~ 0.4MPa | ||

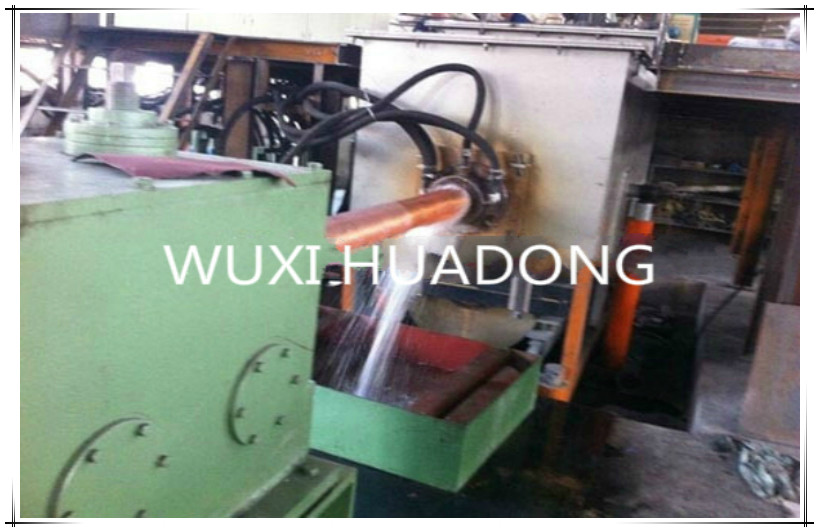

2. Ф8-Ф60mm Yatay Sürekli Döküm Makinesi
| 2.1 | Motor Gücü | 5kw (Siemens veya Schneider) |
| 2.2 | Döküm hızı | 0 ° 2000MM / dak |
| 2.3 | Döküm Programı | --- --- Dur Çekme Çekme Çekme --- Dur --- Retreat --- Dur İki program isteğe bağlı olarak değiştirilebilir ve kaydırılabilir ve işlem parametreleri çevrimiçi olarak değiştirilebilir. |
| 2.4 | Kütük Döküm Şartnamesi | Φ8-Φ60mm |
| 2.5 | Döküm Tel | Mold8 Bir kalıpta iki iplik Kalıp - 4sets |
Mold60 4sets / bir kalıpta bir iplikçik Kalıp - 4sets | ||

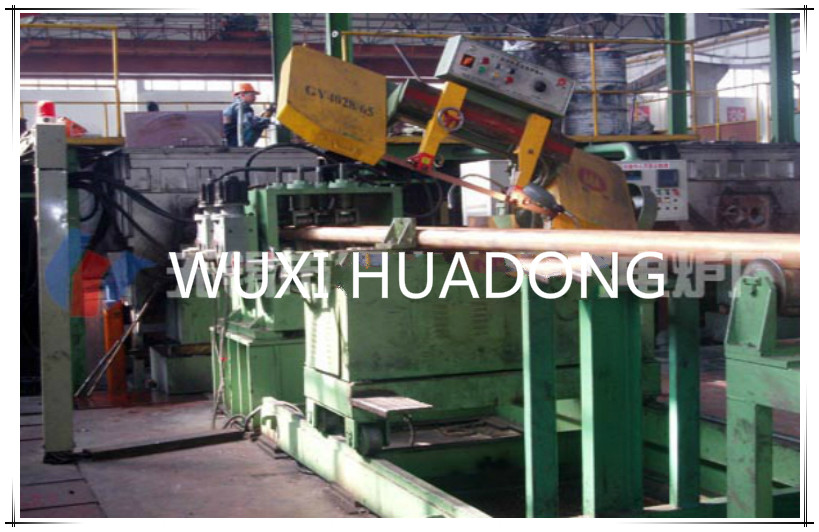

3. Senkron Otomatik izleme Testere Makinası
| 3.1 | Motor Gücü | 3.0KW |
| 3.2 | Testere Kayışı Boyutu | 1.1 x 34 x 4115 |
| 3.3 | Testere Hızı | 27/46/68 |
| 3.4 | Kesme Özellikleri | ≤Ф380 |
| 3.5 | Sıkma Modu | Hidrolik |

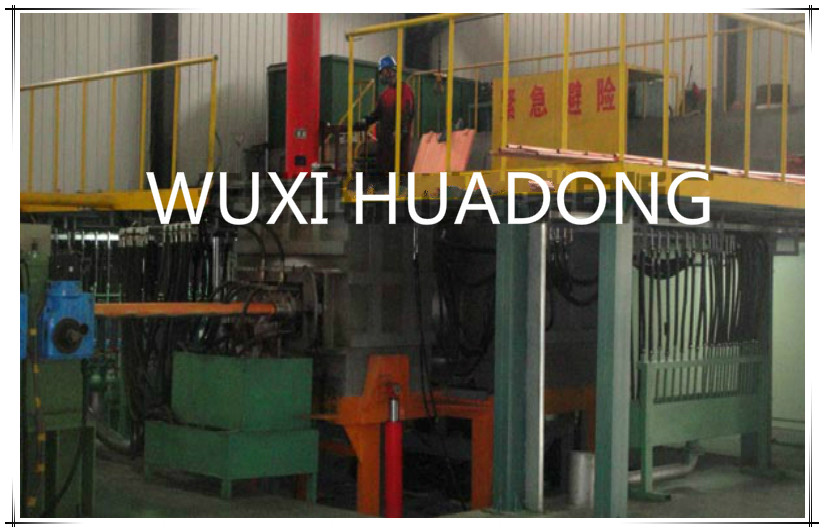

Ⅳ . Ekipman Bileşenleri Listesi Çubuk Tel için Yatay Sürekli Döküm Üretim Hattı
| Hayır. | Ekipman Adı ve Spesifikasyonu. | birim | miktar | Uyarılar |
| 1 | ||||
| 2 | Eritme fırını | Ayarlamak | 1 | Erime oluğu, bobin, waer ceket ve demir çekirdek dahil. |
| 3 | oluk | Ayarlamak | 2 | Bir kullanımda ve bir bekleme |
| 4 | Bekletme fırını | Ayarlamak | 1 | Erime oluğu, bobin, su ceketi, demir çekirdek, dikey sıcaklık ölçüm cihazı (özel olarak üretilmiştir), termokupl (platin ve rodyum içeren) ve koruma tüpü dahil. |
| 5 | Erimiş çelik depolama pota ve oluğu | Ayarlamak | 1 | Tutma fırınında sinterlendikten sonra kalıbın içine malzeme aktarmak için |
| 6 | kalıp sistemi (Ф30-200) | Ayarlamak | 2 | Grafit kalıp dahil |
| 7 | Sürükleyici (5KW) | Ayarlamak | 1 | |
| 8 | Senkronize otomatik izleme testere makinası | Ayarlamak | 1 | |
| 9 | Malzeme stok platformu | Ayarlamak | 1 | Zincir tahriki, 5M uzunluğu |
| 10 | Ana tank | Ayarlamak | 1 | |
| 11 | Çekiş taşıyıcı silindiri | Ayarlamak | 1 | |
| 12 | Soğutma suyu dağıtıcısı | Ayarlamak | 1 | Transformatör için soğutma suyu, reaktör, elektrikli fırın bobini, su ceketi, su soğutma kablosu ve kalıp (birincil ve ikincil soğutma) dahildir. |
| 13 | Hidrolik sistem | Ayarlamak | 2 | Hidrolik istasyon ve silindir dahil |
| 14 | Elektrikli fırının elektrik kontrol işletim sistemi | Ayarlamak | 1 | Eritme fırını ve tutma fırını için kontrol kabini dahil (ana elektrikli elemanlar için Siemens seçilmiştir). |
| 15 | Proses kontrol işletim sistemi | Ayarlamak | 1 | Servo motor ve proses kontrolü, senkronize otomatik izleme testere tezgahı ve malzeme stok platformunun kontrolü için. |
Ⅴ . Teslimat tarihi:
Sözleşme yürürlüğe girdikten sonra 75 gün içinde teslim edilecektir.
Ⅵ. Satış sonrası servis
1. ekipmanın ana gövdesi bir yıl ücretsiz garanti olacak, ve özel bileşenler ayrı ayrı ele alınacaktır;
2. deneme-üretim döneminde (ekipman devreye alma tamamlandıktan sonra 3 ay içinde), firmamız takip hizmeti için profesyonel bir teknisyen gönderecektir;
Garanti süresi içinde, kalite sorunu nedeniyle arıza meydana gelirse, firmamız sorunu çözmek için sitede personel sevk edecek uyarı aldıktan sonra 72 saat içinde;
Ekipmanın garanti süresi dolduktan sonra, şirketimiz bildirimi aldıktan sonra 24 saat içinde etkili çözümler sunacak ve kullanıcı sorunu çözemezse, sadece masrafları şarj ederek personeli bakım çalışmaları için gönderecektir.
Ekipmanların yıllık revizyonu için firmamız, geri dönüş planını formüle ederken kullanıcılara ücretsiz olarak katılmak için profesyonel teknisyen gönderecektir;
Garanti süresi içinde firmamız, ekipmanın çalışma durumunu kontrol etmek ve saha hizmeti sunmak için sahaya profesyonel teknisyen gönderebilir.
Ekipmanın garanti süresi dolduktan sonra, davetiyede yarım yılda bir kez bir iade-i ziyareti yapılabilir.
3. firmamız varsa yenilik ve iyileştirme noktaları veya yapıcı öneri benzer ekipman, biz bilgilendirmek zaman kullanıcı.
