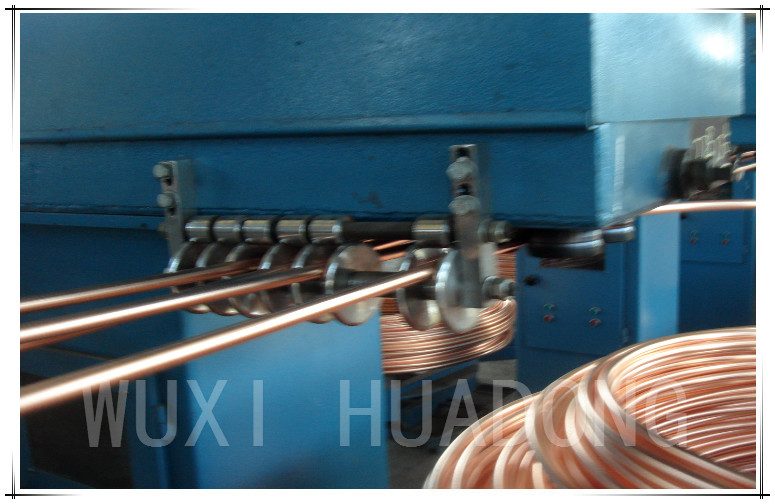

AC Servo Motor Tahrikli Bakır Çubuk Döküm Makinesi Sürekli 50HZ
OKSİJEN BEDAVA BAKIR ROD Φ8mm SÜREKLİ DÖKÜM ÜRETİM HATTI
EKİPMAN BİLEŞİMİ
Tek fırın, sürekli döküm makinesi, lonca çerçeve, tel çerçeve, çift çubuk sarma makinesi, su soğutma sistemi, sıcaklık ölçüm sistemi ve kontrol sistemi.
EKİPMANIN ANA TEKNİK PARAMETRELERİ
1, bir çekirdek frekans indüksiyon ocağı var
(1) T2 bakır çubuk üretimi (hammadde elektrolitik bakır, parlak tel)
(2) fırın gövdesi yapısı
(3) elektrikli fırın gücü 45KW
(4) elektrikli fırın voltajı 380V
(5) elektrikli fırın frekansı 50HZ
(6) 150kg'dan daha az erime hızı
(7) elektrikli fırın kapasitesi 500kg
2, sürekli döküm makinesi
(1) dökme çubuk sayısı 2
(2) dökme çubuk çapı spesifikasyonu 8mm; kafa numarası 2
(3) sürücü AC servo sürücü
(4) servo motor gücü 1.3KW
(5) sıvı seviyesinin izleme doğruluğu + 2 mm'dir
3, çift çubuk sarma makinesi
(1) otomatik alma çubuğu
(2) 300kg ağırlığındaki bir çemberi kapatmak
ÜRÜN TEKNİK STANDARTLARI
1, yoğunluk: 8.9kg / dm fand
TEKNİK BELGELER VE ÇİZİMLERİN TESLİMİ
1. Satıcı, sözleşme imzalandıktan ve yürürlüğe girdikten sonraki 15 gün içinde aşağıdaki belgeleri ve çizimleri sağlayacaktır.
a. Ekipman yerleşim planı
b. Ekipman ve inşaat mühendisliğinin temel durumu
c. Su ve elektrik düzeni
d. Operasyon platformu.
2. Satıcı, ekipman teslim edildiğinde aşağıdaki belgeleri ve çizimleri sağlayacaktır.
a. Sürekli döküm makinesinin işlem belgesi ve işlem özellikleri
b. Genel ekipman ve sarf malzemeleri çizimleri.
c. Parça giyen ekipmanın detay tablosu
d. Elektrik prensibi şeması ve sistem şeması.
e. Elektrik kablosu malzeme listesi kurulumu.
SATICI SORUMLULUK KAPSAMI
1. Sözleşme ekipmanının kurulumundan ve işletmeye alınmasından ve ekin ilgili hükümlerinin tesliminden Satıcı sorumludur.
2, ilgili teknik belgeleri sunmak için sözleşme şartlarına göre.
3. Sözleşmeli ekipmanın montajı, işletmeye alınması ve eğitiminden sorumludur.
4, kurulum kullanımı için özel araçlar ile donatılmıştır.
5, teknik hizmetler: bir yıl garantili müşteri hizmetleri, ömür boyu bakım (rulo, su ceketi, hendek açma hariç).
6, teknik destek takip: ekipman yükseltmeleri ve fırın, vb inşa etmek yardımcı
7, servis yanıt süresi: alıcı 48 saat içinde bilgilendirildi.
8, ekipmanın kabulünden ve ilgili transfer prosedürlerinin zamanında ele alınmasından sorumludur.
ALICI SORUMLULUK KAPSAMI
1, üretim atölyesi: açıklık, uzunluk, vinç kaldırma ekipmanı kurulum yüksekliği, tüm gereksinimlerine uygun olmalıdır.
2, soğutma suyu dolaşan.
3, güç kaynağı.
4, basınçlı hava.
5, hammadde ve yardımcı üretimi için test (kömür, grafit pul vb.)
6, satıcı personel ve kurulu kurulum sürecinde ekipman temini sorumludur.
ANA EKİPMAN YAPILANDIRMASI VE TEDARİK ARALIĞI
Cihaz adı | miktar | düşünce | ||
1 | Çekirdekli güç frekanslı indüksiyon ocağı (45KW) | İki gövdeli fırın | 1 takım | Fırın gövdesi, fırın gövdesi |
algılayıcı | 1 takım | Demir çekirdek, bobin, su ceketi, kanal 1 | ||
Fırın kapağı | 1 takım | |||
Fırın yapı malzemesi | 1 takım | Kuvars kumu, yalıtım malzemesi, refrakter tuğla | ||
2 | Fırın elektrik kontrolü | Fırın elektrik kontrolü | 1 takım | Bir Elektrik kabini, bir kontrol kabini |
Fırın sıcaklığı tespiti | 1 takım | Sıcaklık ile vitrin | ||
3 | Sıcaklık ölçüm sistemi | Su girişi yönlendirme cihazı | 1 takım | Vana, basınç göstergesi, vb |
Kalıp sıcaklığı tespit tertibatı | 1 takım | |||
Toplam su sıcaklığı | 1 takım | |||
4 | Sürekli döküm makinesi | Üst kurşun sürekli döküm makinesi çerçevesi | 1 takım | |
AC servo motor ve hız düşürücü | 1 takım | |||
Kılavuz tekerlek | 2 set | |||
Çekiş tahrik sistemi | 1 takım | |||
Kalıp asılı cihaz | 1 takım | |||
Kalıp için su soğutma sirkülasyon cihazı | 1 takım | |||
5 | Elektrik kontrol kabini | sürücü | 1 takım | |
İnsan-makine arayüzü | 1 takım | |||
PLC denetleyicisi | 1 takım | |||
Kaldırma sistemi | 1 takım | |||
Sıvı seviye izleme sistemi | 1 takım | |||
6 | Kalıp montajı | Bakır çubuk kalıp | 2 set | |
Hızlı bağlayıcı | 4 set | |||
Koruma kılıfı | 10 set | On İçeren Grafit Kalıp | ||
7 | Çift çubuk sarma makinası | Teleferik | 1 takım | |
Alıcı tepsi | 2 set |
ANA DESTEK CİHAZI MARKALARI VE ÜRETİCİLERİ
Cihaz adı | Markalar ve üreticiler | |
1 | AC servo motor | Japonya Yaskawa |
2 | Yüksek hassasiyetli redüktör | NAIF |
3 | Servo sürücüsü | Japonya Yaskawa |
4 | PLC denetleyicisi | Japonya Yaskawa |
5 | Adam makine arayüzü | WEINVIEW |
6 | Elektrik orijinal cihaz | Schneider |
7 | Tel sarma makinesi ile donatılmış motor ve hız düşürücü | Şangay Saini şanzıman Co |
8 | ısıl çift | Şangay Bao Lian |
9 | Fırın yapı malzemesi | HenanGongyi |
10 | Grafit modeli | Shandong Laixi De Nehri |
TESLİMAT TARİHİ
Sözleşmenin yürürlüğe girmesinden sonraki 75 gün içinde teslim edilecek.
SATIŞ SONRASI SERVİS
1. Cihazın ana gövdesi bir yıllık ücretsiz garantiye sahip olacak ve özel bileşenler ayrı ayrı ele alınacaktır;
2. Deneme-üretim döneminde (ekipman devreye alınmasından sonraki 3 ay içinde) firmamız takip hizmeti için profesyonel bir teknisyen gönderecektir;
Garanti süresi içerisinde kalite sorunu nedeniyle arıza meydana gelirse, firmamız bildirimi aldıktan sonra 72 saat içinde sorunu çözmek için sahaya personel gönderecektir;
Cihazın garanti süresi sona erdikten sonra firmamız, bildirimi aldıktan sonra 24 saat içinde etkin çözümler sunacak ve kullanıcı sorunu çözemezse, yalnızca maliyet giderlerini ödeyerek bakım çalışması için personel gönderecektir.
Yıllık ekipman revizyonu için firmamız, geri dönüş planını formüle etmede kullanıcılara ücretsiz olarak katılmak üzere profesyonel teknisyen gönderecektir;
Garanti süresi içerisinde firmamız, ekipmanın çalışma durumunu kontrol etmek ve saha hizmeti sağlamak için profesyonel teknisyeni sahaya gönderebilir.
Cihazın garanti süresi dolduktan sonra yılda bir kez davetiye ile bir kez tekrar ziyaret edilebilir.
3. Eğer şirketimiz, inovasyon ve iyileştirme puanlarına veya benzer ekipmanlar için yapıcı önerilere sahipse, kullanıcıyı zamanında bilgilendireceğiz.
Wuxi Huadong Endüstriyel Fırın Co, Ltd
Ziyaret ve incelemek hoş geldiniz!
Ulaşabileceğiniz kişi: Angel Zhang
İletişim telefonu: + 86-13921168736
E-posta: wxzhangying@126.com
